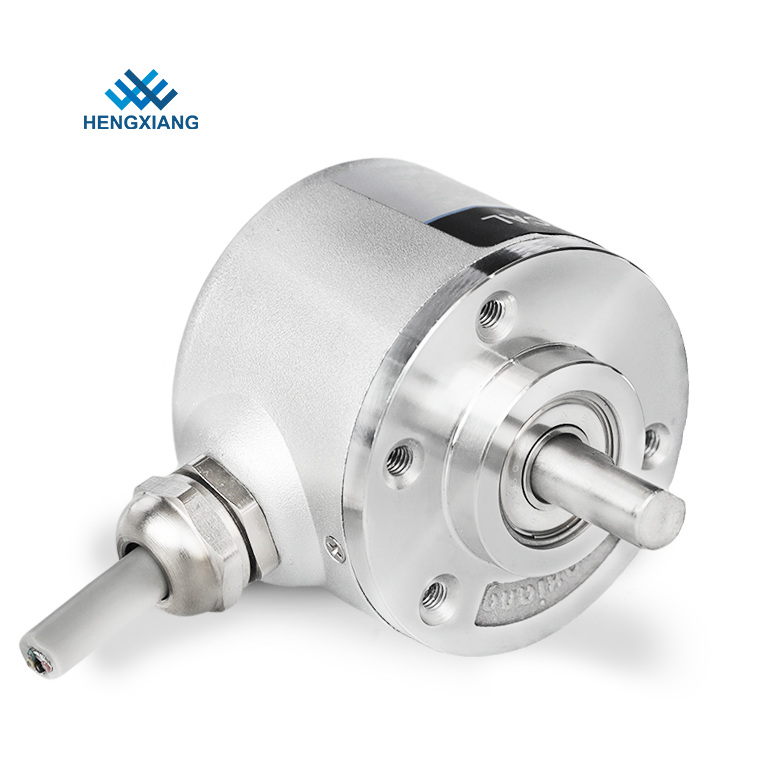

E40S6-1024-3-T-24 S38 सर्वो मोटर रोटरी एनकोडर 6 मिमी शाफ्ट 1024ppr

E40S6-1024-3-T-24 S38 सर्वो मोटर रोटरी एनकोडर 6 मिमी शाफ्ट 1024ppr

कुछ संबंधित S38 एनकोडर मॉडल नंबर

S38-T6C16384 DC5V

S38-T3N1024 DC5-30V

S38-T3F360 DC12V

S38-T3V512 DC24V

S38-T6E10000C2 DC8-30V

S38-T6C1200 DC5V

S38-T3N2500C20 DC5-12V

S38-T3V4096 DC12-24V

S38-T3F5000 DC8-12V

S38-T6E800 DC24V

S38-T6C900C3 DC5V

S38-T6C16384 DC4.5V

उत्पादन की तिथि

1. 1-10 नमूनों के लिए: 3-5 कार्य दिवस

2. 20-50 बड़े पैमाने पर उत्पादन के लिए: 7-10 कार्य दिवस

3. 100 से अधिक पीसी के लिए, ग्राहकों के साथ उत्पादन और समय पर जहाज पर चर्चा की जाएगी

उत्पाद आधार विशिष्टता

तकनीकी सिद्धांत

आज अधिकांश वृद्धिशील एन्कोडर्स में पुश-पुल (HTL) या RS422 (TTL) आउटपुट ड्राइवर होता है, ये अधिकांश पुराने आउटपुट सर्किट जैसे ओपन कलेक्टर एनपीएन, ओपन कलेक्टर पीएनपी, वोल्टेज आउटपुट को बदल चुके हैं।

पुश-पुल (HTL) सर्किट, जिसे टोटेम पोल के रूप में भी जाना जाता है, एक सिग्नल स्तर प्रदान करता है जो लागू आपूर्ति वोल्टेज से मेल खाता है।आपूर्ति वोल्टेज आमतौर पर 8 से 30 वीडीसी तक होता है।

उचित कनेक्शन के साथ आप RS422 (TTL) सर्किट के लिए करंट की दिशा को सीमित करने के लिए एक तरह से कनेक्टेड बाहरी डायोड का उपयोग करके ट्रू ओपन कलेक्टर सर्किट को बदलने के लिए पुश पुल इंटरफ़ेस का उपयोग कर सकते हैं जो एक निरंतर 5 V सिग्नल स्तर प्रदान करता है जो निर्भर नहीं है आपूर्ति वोल्टेज।दो आपूर्ति वोल्टेज श्रेणियों का चयन किया जा सकता है: 4.75 से 5.5 वीडीसी (खुले कलेक्टर आउटपुट ड्राइवरों को बदलने के लिए इस्तेमाल किया जा सकता है) या 8 से 30 वीडीसी तक।डिफरेंशियल सिग्नल का उपयोग करके आउटपुट पूरी तरह से RS422 मानक का अनुपालन करता है।

अंतर आउटपुट में उच्चतम आवृत्ति प्रतिक्रिया क्षमता और सर्वोत्तम शोर प्रतिरक्षा होती है।यह सुनिश्चित करने के लिए रिसीवर भी एक अंतर होना चाहिए।

पुराने आउटपुट ड्राइवरों का प्रतिस्थापन

मामलों पर ध्यान देने की जरूरत है

1. बिजली आपूर्ति वोल्टेज का चयन करना चाहिए: DC5V या DC8-30V

2. यदि आप खोखले शाफ्ट एनकोडर का चयन करते हैं तो लीफ स्प्रिंग प्लेट मॉडल नंबर अवश्य चुनें

3. कृपया मोटर गति (RPM) की सलाह दें जिसका आप वास्तव में उपयोग करते हैं

4. यदि आपकी कोई अन्य आवश्यकताएं हैं, तो कृपया विवरण पैरामीटर प्रदान करें

लदान

1. माल टीएनटी, फेडेक्स, यूपीएस, डीएचएल, ईएमएस, आदि के माध्यम से भेज दिया जा सकता है।

2. माल ढुलाई अगर आप अपनी आवश्यकताओं के अनुसार एक्सप्रेस का चयन कर सकते हैं

3. यदि आपके पास कोई कूरियर खाता नहीं है, तो हम आपके लिए सबसे सस्ता और सुरक्षा एक्सप्रेस की जांच करेंगे और ढूंढेंगे।

4. हमारे कारखाने में अधिकांश कूरियर कंपनी के साथ 30% की छूट है, इसलिए कीमत यथासंभव सस्ती हो सकती है।

पैकेट

प्रत्येक एकल एन्कोडर को बुलबुले की रक्षा के साथ एक सुरक्षित दफ़्ती में पैक किया जाता है।

फिर शिपमेंट तैयार करने के लिए सभी एन्कोडर्स को एक बड़े कार्टन में रखा जाएगा।
