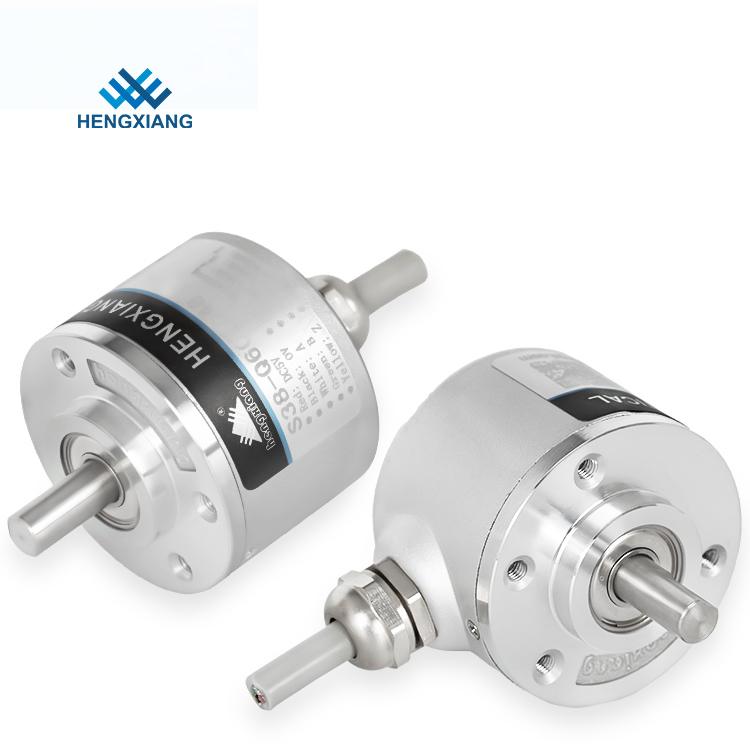

Incremental 6mm solid shaft EBB38B6-P6PR-2000 ppr Push Pull Rotary Encoder

वृद्धिशील 6 मिमी ठोस शाफ्ट EBB38B6-P6PR-2000 पीपीआर पुश पुल रोटरी एनकोडर

  • प्रमुखता देना

    उच्च परिशुद्धता रोटरी एनकोडर

    ,

    परावर्तक ऑप्टिकल एनकोडर

  • Product name
    optical rotary encoder
  • External diameter
    38mm
  • Resolution
    50ppr(Min) to 16384ppr(Max)
  • Optional supply voltage
    DC5V & DC8-30V
  • Top REV
    5000RPM ;IP65≤3000r rpm
  • Consumption current
    100mA MAX
  • प्रमाणन
    CE
  • Net weight
    About 120g (with package)
  • उत्पत्ति के प्लेस
    शंघाई, चीन
  • ब्रांड नाम
    HENGXIANG
  • प्रमाणन
    CE,ISO9001
  • मॉडल संख्या
    S38 श्रृंखला
  • न्यूनतम आदेश मात्रा
    1pcs एनकोडर आदेश शुरू करने के लिए
  • मूल्य
    negotiable
  • पैकेजिंग विवरण
    प्रत्येक 1 टुकड़ा एकल दफ़्ती बॉक्स में पैक किया गया था
  • प्रसव के समय
    नमूना आदेश के लिए 3-5 कार्य दिवसों, बड़े पैमाने पर आदेश के लिए 7-15 कार्य दिवसों है
  • भुगतान शर्तें
    डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, क्रेडिट कार्ड, मास्टर कार्ड, पेपैल, आदि
  • आपूर्ति की क्षमता
    100K टुकड़े प्रति वर्ष

वृद्धिशील 6 मिमी ठोस शाफ्ट EBB38B6-P6PR-2000 पीपीआर पुश पुल रोटरी एनकोडर

वृद्धिशील ऑप्टिकल रोटरी एनकोडर S38 16384 रिज़ॉल्यूशन पुश-पुल आउटपुट शाफ्ट व्यास 6 मिमी



कुछ संबंधित S38 एनकोडर मॉडल नंबर

S38-T6C16384 DC5V

S38-T3N1024 DC5-30V

S38-T3F360 DC12V

S38-T3V512 DC24V

S38-T6E10000C2 DC8-30V

S38-T6C1200 DC5V

S38-T3N2500C20 DC5-12V

S38-T3V4096 DC12-24V

S38-T3F5000 DC8-12V

S38-T6E800 DC24V

S38-T6C900C3 DC5V

S38-T6C16384 DC4.5V



उत्पादन की तिथि

1. 1-10 नमूनों के लिए: 3-5 कार्य दिवस

2. 20-50 बड़े पैमाने पर उत्पादन के लिए: 7-10 कार्य दिवस

3. 100 से अधिक पीसी के लिए, ग्राहकों के साथ उत्पादन पर चर्चा की जाएगी और समय पर जहाज किया जाएगा



वृद्धिशील 6 मिमी ठोस शाफ्ट EBB38B6-P6PR-2000 पीपीआर पुश पुल रोटरी एनकोडर 0



उत्पाद आधार विशिष्टता

वस्तु मापदंडों
ब्रैंड हेंग्ज़िआंग
एनकोडर प्रकार वृद्धिशील एनकोडर
बाहरी व्यास 38 मिमी
मोटाई 28 मिमी
आउटपुट मोड एनपीएन और पीएनपी
  वोल्टेज आउटपुट
  पुश-पुल आउटपुट
  अंतर आउटपुट (टीटीएल, एचटीएल, आरएस 422)
आउटपुट चरण चरण ए, बी, जेड, ए-, बी-, जेड-
आउटलेट प्रकार साइड और बैक से केबल बाहर
संरक्षण ग्रेड IP50 और IP65
केबल लंबाई 1000 मिमी
पैकेट कार्टन का डिब्बा
कुल भार लगभग 120 ग्राम (पैकेज के साथ)
प्रमाणीकरण सीई/ISO9001
खपत वर्तमान 100mA मैक्स
शीर्ष प्रतिक्रिया आवृत्ति 300KHZ
स्वीकार्य लहर 3% आरएमएस
लोड वोल्टेज डीसी30वी
प्रारंभिक टोक़ 4.4X10-3 एनएम . से कम
इंटरटिया पल 1.5x से कम 10-6kg.m2
दस्ता लोड रेडियल 40N;अक्षीय 20N



तकनीकी सिद्धांत

आज अधिकांश वृद्धिशील एनकोडर में पुश-पुल (HTL) या RS422 (TTL) आउटपुट ड्राइवर होता है, इसने अधिकांश पुराने आउटपुट सर्किट जैसे ओपन कलेक्टर NPN, ओपन कलेक्टर PNP, वोल्टेज आउटपुट को बदल दिया है।

पुश-पुल (HTL) सर्किट, जिसे टोटेम पोल के रूप में भी जाना जाता है, एक सिग्नल स्तर प्रदान करता है जो लागू आपूर्ति वोल्टेज से मेल खाता है।आपूर्ति वोल्टेज आमतौर पर 8 से 30 वीडीसी तक होता है।

उचित कनेक्शन के साथ आप RS422 (TTL) सर्किट के लिए करंट की दिशा को सीमित करने के लिए एक तरह से जुड़े बाहरी डायोड का उपयोग करके सच्चे खुले कलेक्टर सर्किट को बदलने के लिए पुश पुल इंटरफ़ेस का उपयोग कर सकते हैं, एक निरंतर 5 V सिग्नल स्तर प्रदान करते हैं जो निर्भर नहीं है आपूर्ति वोल्टेज।दो आपूर्ति वोल्टेज श्रेणियों का चयन किया जा सकता है: 4.75 से 5.5 वीडीसी (खुले कलेक्टर आउटपुट ड्राइवरों को बदलने के लिए इस्तेमाल किया जा सकता है) या 8 से 30 वीडीसी तक।डिफरेंशियल सिग्नल का उपयोग करके आउटपुट पूरी तरह से RS422 मानक का अनुपालन करता है।

डिफरेंशियल आउटपुट में उच्चतम आवृत्ति प्रतिक्रिया क्षमता और सबसे अच्छा शोर प्रतिरक्षा है।यह सुनिश्चित करने के लिए रिसीवर भी एक अंतर होना चाहिए।

पुराने आउटपुट ड्राइवर्स को बदलना



जिन मामलों पर ध्यान देने की आवश्यकता है

1. बिजली आपूर्ति वोल्टेज का चयन करना चाहिए: DC5V या DC8-30V

2. यदि आप खोखले शाफ्ट एन्कोडर का चयन करते हैं तो लीफ स्प्रिंग प्लेट मॉडल नंबर अवश्य चुनें

3. कृपया मोटर गति (RPM) की सलाह दें जिसका आप वास्तव में उपयोग करते हैं

4. यदि आपकी कोई अन्य आवश्यकताएं हैं, तो कृपया विस्तृत पैरामीटर प्रदान करें



लदान

1. माल टीएनटी, फेडेक्स, यूपीएस, डीएचएल, ईएमएस, आदि के माध्यम से भेज दिया जा सकता है।

2. माल ढुलाई कलेक्टर यदि आप अपनी आवश्यकताओं के अनुसार एक्सप्रेस का चयन कर सकते हैं

3. यदि आपके पास कोई कूरियर खाता नहीं है, तो हम जांच करेंगे और आपके लिए सबसे सस्ता और सुरक्षा एक्सप्रेस ढूंढेंगे।

4. हमारे कारखाने में अधिकांश कूरियर कंपनी के साथ 30% छूट है, इसलिए कीमत यथासंभव सस्ती हो सकती है।



पैकेट

प्रत्येक एकल एन्कोडर को बुलबुले की रक्षा के साथ एक सुरक्षित कार्टन में पैक किया जाता है।

फिर शिपमेंट तैयार करने के लिए सभी एन्कोडर को एक बड़े कार्टन में डाल दिया जाएगा।
