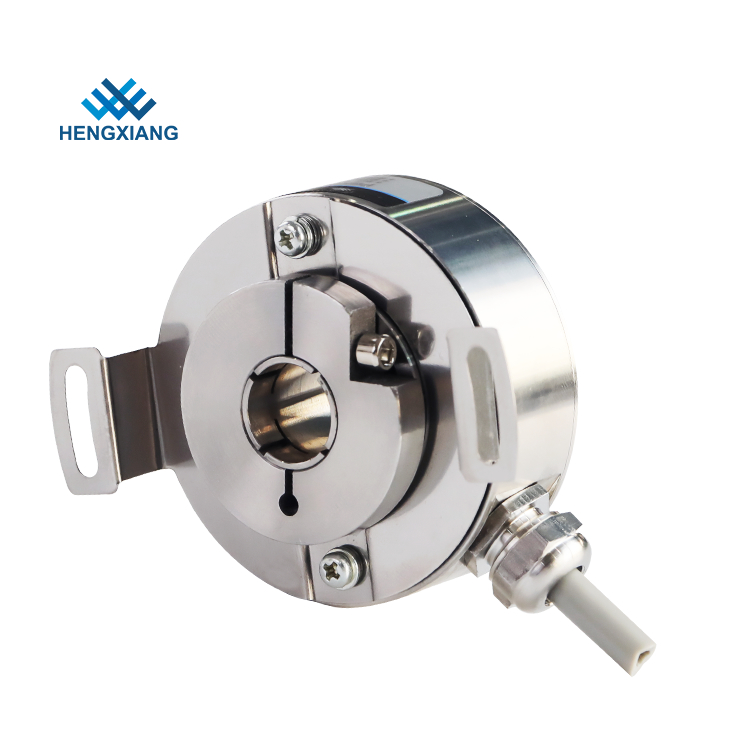

रोटरी एनकोडर स्टेनलेस दाग उच्च सुरक्षा IP67 उच्च संकल्प UVW संकेत
1. फ़ीचर: सभी से बनेस्टेनलेस स्टील, उच्च सुरक्षा स्तर के कारण बेहद कम तापमान, धूल-सबूत और पानी के सबूत के तहत ठीक से काम करेंआईपी67,अतिरिक्त पतलीऔर स्थापित करने में आसान
2. आवेदन: कपड़ा उद्योग,मोटर, स्वचालन नियंत्रण के लिए पैकिंग मशीनरी, उत्पादन लाइन, आदि।
3. महत्वपूर्ण पैरामीटर:
बाहरी व्यास: 50 मिमी, मोटाई 27 मिमी,
खोखला दस्ता: खोखले शाफ्ट 10 मिमी / 12 मिमी / 14 मिमी / 15 मिमी (वैकल्पिक)
उच्च संकल्प: 10000 पीपीआर तक
आपूर्ति वोल्टेज: DC5V;DC8-30V
आउटलेट प्रकार: रेडियल सॉकेट या रेडियल केबल
सामान
|
बुनियादी पैरामीटर
|
ब्रैंड
|
हेंग्ज़िआंग
|
एनकोडर प्रकार
|
वृद्धिशील प्रकार
|
बाहरी व्यास
|
50 मिमी
|
मोटाई
|
27 मिमी
|
खोखले शाफ्ट प्रकार
|
शाफ्ट के माध्यम से
|
खोखले शाफ्ट व्यास
|
10 मिमी; 12 मिमी; 14 मिमी; 15 मिमी (वैकल्पिक)
|
संकल्प
|
1000;1024;1250;2000;2048;2500;4096;5000;10000
|
आउटपुट चरण
|
1=ए+बी;2=ए+बी;3=ए+बी+जेड;4=ए+ए-+बी+बी-;6=ए+ए-+बी+बी-+जेड+जेड-;12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
|
वोल्टेज आपूर्ति
|
डीसी5वी;DC8-30V
|
आउटलेट प्रकार
|
रेडियल केबल
|
आउटपुट मोड
|
एफ = पुश-पुल;सी = टीटीएल (डीसी 5 वी)
|
ई = एचटीएल (डीसी 8-30 वी)
|
खपत वर्तमान
|
100mA मैक्स;120mA मैक्स
|
शीर्ष प्रतिक्रिया आवृत्ति
|
100kHZ;500kHZ;600kHZ
|
जीएनडी
|
एन्कोडर से जुड़ा नहीं है
|
प्रारंभिक टोक़
|
9.8×10-3 एनएम . से कम
|
जड़ता क्षण
|
6.5×10-6 kg.m2 . से कम
|
पर्यावरण का तापमान
|
ऑपरेटिंग: -40 ~ + 90 ℃ (दोहराने योग्य घुमावदार केबल: -10 ℃);भंडारण: -45 ~ + 95 ℃
|
पर्यावरणीय आर्द्रता
|
संचालन और भंडारण: 50 ~ 85% आरएच (गैर संघनक)
|
संरक्षण
|
आईपी67
|
सीप
|
स्टेनलेस स्टील
|
प्रमाणीकरण
|
सीई
|
पैकेट
|
कार्टन का डिब्बा
|
कुल भार
|
लगभग 150g
|
