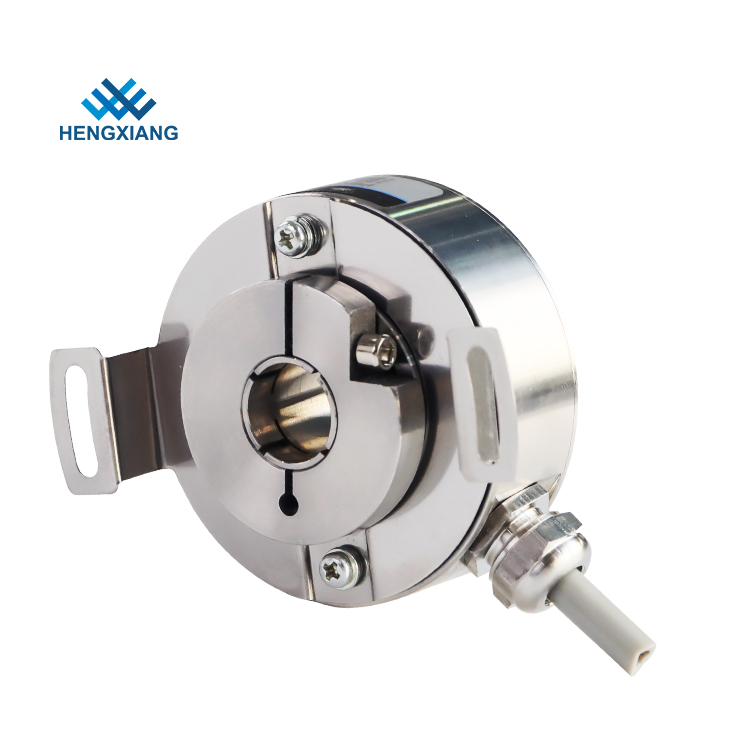

स्टेनलेस स्टील उच्च सुरक्षा IP65 खोखले शाफ्ट वृद्धिशील रोटरी एनकोडर
विशेषता:वृद्धिशील एन्कोडर 50 मिमी बाहरी व्यास, छेद / अंधा छेद के माध्यम से उपलब्ध है,यूवीडब्ल्यू सिग्नल.
आवेदन पत्र:मोटर, सीएनसी, स्वचालन उद्योग, असेंबली लाइन, आदि।
महत्वपूर्ण पैरामीटर: मैक्स10000पीजनसंपर्क और 5000/8 पीपीआर,आईपी65उच्च सुरक्षा (पानी के सबूत, धूल के सबूत),स्टेनलेस स्टील,डीतरजीही संकेत(टीटीएल/एचटीएल)।
उत्पाद पैरामीटर:
सामान
|
बुनियादी पैरामीटर
|
ब्रैंड
|
हेंग्ज़िआंग
|
एनकोडर प्रकार
|
वृद्धिशील प्रकार
|
बाहरी व्यास
|
50 मिमी
|
मोटाई
|
27 मिमी
|
खोखले शाफ्ट प्रकार
|
शाफ्ट के माध्यम से
|
खोखले शाफ्ट व्यास
|
10 मिमी; 12 मिमी; 14 मिमी; 15 मिमी (वैकल्पिक)
|
संकल्प
|
1000;1024;1250;2000;2048;2500;4096;5000;10000
|
आउटपुट चरण
|
1=ए+बी;2=ए+बी;3=ए+बी+जेड;4=ए+ए-+बी+बी-;6=ए+ए-+बी+बी-+जेड+जेड-;12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
|
वोल्टेज आपूर्ति
|
डीसी5वी;DC8-30V
|
आउटलेट प्रकार
|
रेडियल केबल
|
आउटपुट मोड
|
एफ = पुश-पुल;सी = टीटीएल (डीसी 5 वी)
|
ई = एचटीएल (डीसी 8-30 वी)
|
खपत वर्तमान
|
100mA मैक्स;120mA मैक्स
|
शीर्ष प्रतिक्रिया आवृत्ति
|
100kHZ;500kHZ;600kHZ
|
जीएनडी
|
एन्कोडर से जुड़ा नहीं है
|
प्रारंभिक टोक़
|
9.8×10-3 एनएम . से कम
|
जड़ता क्षण
|
6.5×10-6 kg.m2 . से कम
|
पर्यावरण का तापमान
|
ऑपरेटिंग: -40 ~ + 90 ℃ (दोहराने योग्य घुमावदार केबल: -10 ℃);भंडारण: -45 ~ + 95 ℃
|
पर्यावरणीय आर्द्रता
|
संचालन और भंडारण: 50 ~ 85% आरएच (गैर संघनक)
|
संरक्षण
|
आईपी67
|
सीप
|
स्टेनलेस स्टील
|
प्रमाणीकरण
|
सीई
|
पैकेट
|
कार्टन का डिब्बा
|
कुल भार
|
लगभग 150g
|
