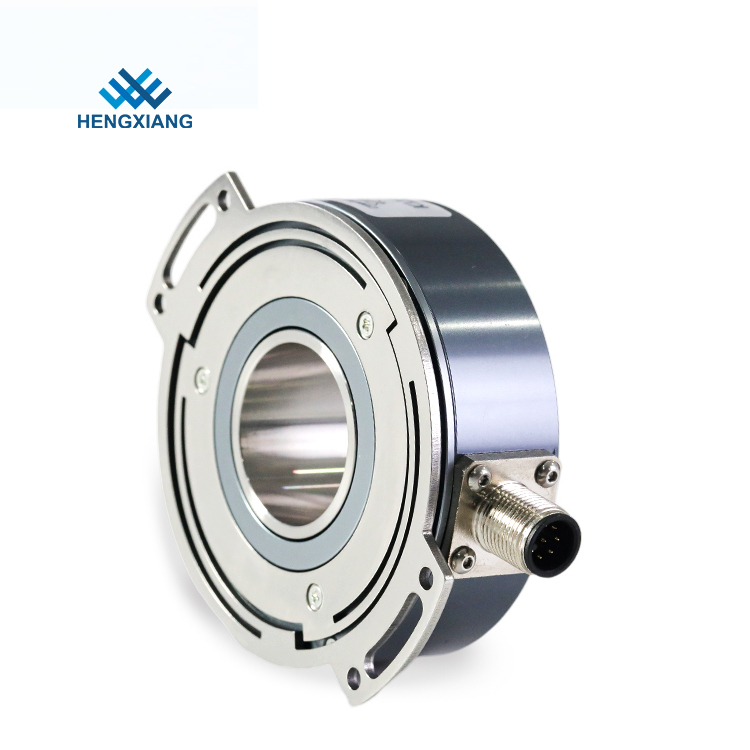

होल 2500p / R IP65 फोटोइलेक्ट्रिक रोटरी इंक्रीमेंटल मशीन एनकोडर के माध्यम से
1. फ़ीचर: K77अनुकूलन एचओलो शाफ्ट वृद्धिशील एन्कोडर, आरएसोलुtion/स्थापना/शाफ्ट अनुकूलित किया जा सकता है।अधिक जानकारी के लिए कृपया बिक्री से परामर्श करें।
2.आवेदन पत्र: मोटर, सीएनसी और अन्य औद्योगिक स्वचालन क्षेत्र।
3. महत्वपूर्ण पैरामीटर: संकल्प अप करने के लिए65536पीपीआर, उच्च सुरक्षा ग्रेडआईपी65
|
सामान
|
बुनियादी पैरामीटर
|
|
एनकोडर प्रकार
|
वृद्धिशील एनकोडर
|
|
ब्रैंड
|
हेंग्ज़िआंग
|
|
बाहरी व्यास
|
77 मिमी
|
|
मोटाई
|
31 मिमी
|
|
स्थापना आयाम
|
R85mm (वसंत प्लेट 77B85)
|
|
खोखले शाफ्ट प्रकार
|
छेद के माध्यम से
|
|
खोखले शाफ्ट व्यास
|
25 मिमी, 30 मिमी
|
|
संकल्प
|
500;512;1000;1024;2000;2048;2500;
|
|
4000;4096;5000;8000;8192;10000पीपीआर
|
|
आउटपुट चरण
|
चरण ए+,बी+,जेड+,ए-,बी-,जेड-
|
|
वोल्टेज आपूर्ति
|
DC5V;DC8-30V
|
|
आउटलेट प्रकार
|
रेडियल सॉकेट (M12, 8pin पुरुष कनेक्टर);रेडियल केबल
|
|
आउटपुट मोड
|
एनपीएन (ओपन कलेक्टर आउटपुट)
|
|
पुश-पुल आउटपुट
|
|
लाइन ड्राइव (26LS31, DC5V) TTL
|
|
लाइन ड्राइव (26C31, DC5V) TTL
|
|
लाइन ड्राइव (DC8-30V) HTL
|
|
खपत वर्तमान
|
100mA मैक्स
|
|
शीर्ष प्रतिक्रिया आवृत्ति
|
100KHZ
|
|
स्वीकार्य लहर
|
3% आरएमएस
|
|
लोड वोल्टेज
|
डीसी30वी
|
|
जीएनडी
|
एन्कोडर से कनेक्ट न करें
|
|
मार्क टू स्पेस रेश्यो
|
45% से 55%
|
|
प्रारंभिक टोक़
|
80x 10-3 एनएम . से कम
|
|
इंटरटिया पल
|
100x से कम 10-6kg.m2
|
|
दस्ता लोड
|
रेडियल 70N;अक्षीय 50N
|
|
शीर्ष रेव
|
3000 आरपीएम;आईपी65
|
|
असर जीवन
|
रेटेड लोड पर 1.5x109 रेव्स (2500RPM पर 100000hrs)
|
|
पर्यावरण का तापमान
|
संचालन:-20 +85°；भंडारण:-25～+90°
|
|
पर्यावरणीय आर्द्रता
|
संचालन और भंडारण: 35-85% आरएच (गैर संघनक)
|
|
कंपन (सहना)
|
व्यक्तिगत रूप से तीन अक्ष के लिए आयाम 1.52 मिमी, 5-55 हर्ट्ज, 2 घंटे
|
|
जुर्राब (सहना)
|
1960m/s2, 11 ms तीन बार X, Y, Z दिशा के लिए व्यक्तिगत रूप से
|
|
दस्ता सामग्री
|
स्टेनलेस स्टील
|
|
छिलके की सामग्री
|
दीया कास्ट एल्यूमीनियम
|
|
केबल लंबाई
|
1000 मिमी
|
|
संरक्षण ग्रेड
|
आईपी65
|
|
केबल लंबाई
|
1M (केबल की लंबाई को द्वारा उचित रूप से जोड़ा जा सकता है)
|
|
|
की आवश्यकता है, लेकिन इसे व्यक्तिगत रूप से भुगतान की आवश्यकता है)
|
|
प्रमाणीकरण
|
सीई
|
|
पैकेट
|
कार्टन का डिब्बा
|
|
कुल भार
|
लगभग 500 ग्राम (पैकेज के साथ)
|
