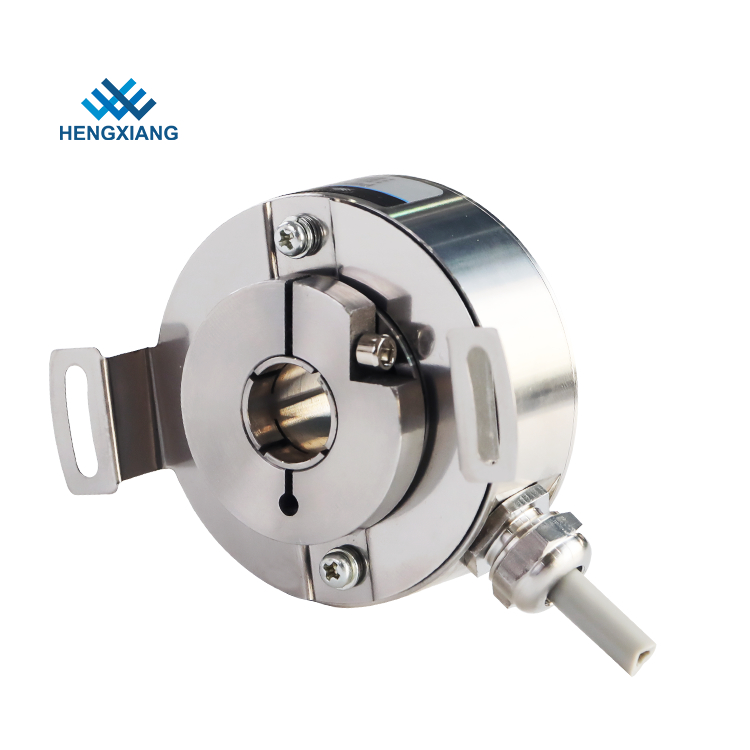

Stainless Steel Hollow Shaft Incremental Encoders PGK50 Ip67 Automation Control

स्टेनलेस स्टील खोखले दस्ता वृद्धिशील एनकोडर PGK50 Ip67 स्वचालन नियंत्रण

  • हाई लाइट

    खोखले दस्ता स्टेनलेस स्टील एनकोडर

    ,

    स्टेनलेस स्टील वृद्धिशील रोटरी एनकोडर

    ,

    स्वचालन नियंत्रण खोखले दस्ता एनकोडर

  • ब्रैंड
    हेंग्ज़िआंग
  • एनकोडर प्रकार
    वृद्धिशील प्रकार
  • बाहरी व्यास
    50 मिमी
  • खोखले शाफ्ट व्यास
    शाफ्ट के माध्यम से 10 मिमी; 12 मिमी; 14 मिमी; 15 मिमी (वैकल्पिक)
  • संकल्प
    1000; 1024; 1250; 2000; 2048; 2500; 4096; 5000; 10000
  • आउटपुट चरण
    चरण ±ABUVW
  • आउटलेट प्रकार
    रेडियल केबल
  • आउटपुट मोड
    F=Push-pull; एफ = पुश-पुल; C=TTL(DC5V);E=HTL(DC8-30V) सी = टीटीएल (डीसी 5 वी
  • सुरक्षा
    आईपी67
  • कुल भार
    लगभग 150g
  • उत्पत्ति के प्लेस
    शंघाई, चीन
  • ब्रांड नाम
    HENGXIANG
  • प्रमाणन
    CE,ISO9001
  • मॉडल संख्या
    पीजीके50
  • न्यूनतम आदेश मात्रा
    ऑर्डर शुरू करने के लिए 1 पीसी एन्कोडर
  • मूल्य
    negotiable
  • पैकेजिंग विवरण
    प्रत्येक 1 टुकड़ा एकल गत्ते का डिब्बा बॉक्स में पैक किया गया था
  • प्रसव के समय
    नमूना आदेश के लिए 3-5 कार्य दिवस, बड़े पैमाने पर आदेश के लिए 7-15 कार्य दिवस;
  • भुगतान शर्तें
    डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, क्रेडिट कार्ड, मास्टर कार्ड, पेपैल, आदि
  • आपूर्ति की क्षमता
    प्रति वर्ष 100K टुकड़े

स्टेनलेस स्टील खोखले दस्ता वृद्धिशील एनकोडर PGK50 Ip67 स्वचालन नियंत्रण

स्टेनलेस स्टील खोखले दस्ता वृद्धिशील एनकोडर PGK50 Ip67 स्वचालन नियंत्रण



खोखले दस्ता एनकोडर, जिसे भी कहा जाता हैरोटरी कोडित्र, एक इलेक्ट्रो-मैकेनिकल डिवाइस है जो शाफ्ट या एक्सल की कोणीय स्थिति या गति को एनालॉग या डिजिटल कोड में परिवर्तित करता है।

दो मुख्य प्रकार हैं: निरपेक्ष और वृद्धिशील (सापेक्ष)।

निरपेक्ष एनकोडर का आउटपुट शाफ्ट की वर्तमान स्थिति को इंगित करता है, जिससे वे कोण ट्रांसड्यूसर बन जाते हैं।

वृद्धिशील एन्कोडर्स का आउटपुट शाफ्ट की गति के बारे में जानकारी प्रदान करता है, जिसे आमतौर पर गति, दूरी और स्थिति जैसी जानकारी में कहीं और संसाधित किया जाता है।



संरक्षण ग्रेड

आईपी67



आउटपुट चरण

चरण ±ABUVW



आवेदन पत्र

कपड़ा उद्योग, मोटर, पैकेजिंग मशीन, औद्योगिक लाइनें और यहां तक ​​कि कम तापमान वाले उद्योगों में भी।



एन्कोडर का सिग्नल सर्किट

1. एनपीएन ओपन कलेक्टर - एनपीएन ओपन कलेक्टर (एनपीएन) एक इंटरफेस है जो एनपीएन ट्रांजिस्टर के साथ आउटपुट सर्किट पर आधारित है।

एक खुला संग्राहक एक NPN ट्रांजिस्टर का असंबद्ध संग्राहक कनेक्शन होता है, जिसका उत्सर्जक पृथ्वी से जुड़ा होता है और जिसका संग्राहक आउटपुट से जुड़ा होता है।

2. पीएनपी आउटपुट

पीएनपी आउटपुट एक इंटरफेस है जो पीएनपी ट्रांजिस्टर के साथ आउटपुट सर्किट पर आधारित है।

3. पुश-पुल आउटपुट (HTL)

उच्च वोल्टेज ट्रांजिस्टर लॉजिक 10 और 30 वी डीसी में वोल्टेज आपूर्ति के साथ कार्य करता है, जिसमें 24 वी डीसी सबसे सामान्य है।

"लो" को 0 वी और 3 वी के बीच के आउटपुट के रूप में परिभाषित किया गया है और वीसीसी और वीसीसी - 3.5 वी के बीच "उच्च" के रूप में परिभाषित किया गया है।

4. टीटीएल आरएस -422 आउटपुट

ट्रांजिस्टर-ट्रांजिस्टर लॉजिक (TTL) में, तार्किक स्थिति और प्रवर्धन दोनों ट्रांजिस्टर द्वारा किए जाते हैं, इसलिए नाम।

टीटीएल आउटपुट या तो एक निश्चित 5 वी वोल्टेज या 10 और 32 वी के बीच एक परिवर्तनीय वोल्टेज के साथ आपूर्ति की जाती है। इसके लिए निम्न श्रेणी को 0.4 वी और उच्च श्रेणी ≥ 2.4 वी के रूप में परिभाषित किया जाता है।



बुनियादी पैरामीटर



सामान बुनियादी पैरामीटर
ब्रैंड हेंग्ज़िआंग
एनकोडर प्रकार वृद्धिशील प्रकार
बाहरी व्यास 50 मिमी
मोटाई 27 मिमी
खोखले शाफ्ट प्रकार शाफ्ट के माध्यम से
खोखले शाफ्ट व्यास 10 मिमी; 12 मिमी; 14 मिमी; 15 मिमी (वैकल्पिक)
संकल्प 1000;1024;1250;2000;2048;2500;4096;5000;10000
आउटपुट चरण 1=ए+बी;2=ए+बी;3=ए+बी+जेड;4=ए+ए-+बी+बी-;6=ए+ए-+बी+बी-+जेड+जेड-;12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
वोल्टेज आपूर्ति डीसी5वी;DC8-30V
आउटलेट प्रकार रेडियल केबल
आउटपुट मोड एफ = पुश-पुल;सी = टीटीएल (डीसी 5 वी)
ई = एचटीएल (डीसी 8-30 वी)
खपत वर्तमान 100mA मैक्स;120mA मैक्स
शीर्ष प्रतिक्रिया आवृत्ति 100kHZ;500kHZ;600kHZ
जीएनडी एन्कोडर से जुड़ा नहीं है
प्रारंभिक टोक़ 9.8×10-3 एनएम . से कम
जड़ता क्षण 6.5×10-6 kg.m2 . से कम
पर्यावरण का तापमान ऑपरेटिंग: -40 ~ + 90 ℃ (दोहराने योग्य घुमावदार केबल: -10 ℃);भंडारण: -45 ~ + 95 ℃
पर्यावरणीय आर्द्रता संचालन और भंडारण: 50 ~ 85% आरएच (गैर संघनक)
संरक्षण आईपी67
सीप स्टेनलेस स्टील
प्रमाणीकरण सीई
पैकेट कार्टन का डिब्बा
कुल भार लगभग 150g



"HENGXIANG" एन्कोडर कारखाने का लाभ

  • 18 से अधिक वर्षों का एनकोडर उत्पादन अनुभव
  • 20 से अधिक वर्षों के अनुभवी इंजीनियरों
  • पेशेवर कामकाजी टीम
  • उच्च गुणवत्ता मानक
  • त्वरित प्रतिक्रिया समय
  • उपयोगिता मॉडल पेटेंट प्रमाणपत्र
  • खुद का ब्रांड और अनोखा ब्रांड
  • सभी मॉडलों के लिए सीई प्रमाणीकरण
  • शीघ्र वितरण तिथि
  • शिपमेंट से पहले 100% पूर्ण निरीक्षण



स्टेनलेस स्टील खोखले दस्ता वृद्धिशील एनकोडर PGK50 Ip67 स्वचालन नियंत्रण 0
स्टेनलेस स्टील खोखले दस्ता वृद्धिशील एनकोडर PGK50 Ip67 स्वचालन नियंत्रण 1

मॉडल चयन गाइड

स्टेनलेस स्टील खोखले दस्ता वृद्धिशील एनकोडर PGK50 Ip67 स्वचालन नियंत्रण 2
विनिर्माण आयाम
स्टेनलेस स्टील खोखले दस्ता वृद्धिशील एनकोडर PGK50 Ip67 स्वचालन नियंत्रण 3
उत्पाद उपयोग
स्टेनलेस स्टील खोखले दस्ता वृद्धिशील एनकोडर PGK50 Ip67 स्वचालन नियंत्रण 4
पैकिंग और शिपिंग
प्रत्येक एकल एन्कोडर को बुलबुले की रक्षा के साथ एक सुरक्षित कार्टन में पैक किया जाता है।
फिर शिपमेंट तैयार करने के लिए सभी एन्कोडर को एक बड़े कार्टन में डाल दिया जाएगा।
स्टेनलेस स्टील खोखले दस्ता वृद्धिशील एनकोडर PGK50 Ip67 स्वचालन नियंत्रण 5
कंपनी का परिचय
शंघाईहेंग्जियांगऑप्टिकल इलेक्ट्रॉनिक्स कं, लिमिटेड, शंघाई पर स्थित, चीन का एक अंतरराष्ट्रीय शहर, 2001 में स्थापित, एक है
पेशेवर विनिर्माण उच्च तकनीक निगम, अनुसंधान और निर्माण प्रदान करता है, ऑप्टिकल, मैकेनिकल और को एकीकृत करने वाली इकाई
इलेक्ट्रॉनिक डिजाइन।अब हमने एन्कोडर निर्माण की प्राथमिक पाइपलाइनिंग पूरी कर ली है।कई वर्षों के विकास के बाद, रोटरी
एन्कोडर्स के पास अब 10 श्रृंखलाएं और 100 से अधिक प्रकार हैं, दोनों दुनिया भर में लोकप्रिय रूप से बिक्री करते हैं।

हमारे रोटरी एन्कोडर का व्यापक रूप से उपयोग किया जाता है
स्वचालन क्षेत्र, जैसे, कार्यालय उपकरण, जल संरक्षण उपकरण, विद्युत उपकरण, कपड़ा
मशीनरी, बढ़ईगीरी मशीनरी, इंजेक्शन मशीनरी, Vulcanizateउपकरण, चिकित्सा उपकरण, सीएनसी मशीन, धातुकर्म मशीन, मुद्रण
मशीनरी, परीक्षण मशीन, लिफ्ट, सर्वो मोटर, पैकिंग मशीन, आदि, और ग्राहकों से विश्वास और उच्च प्रतिष्ठा जीती है।
