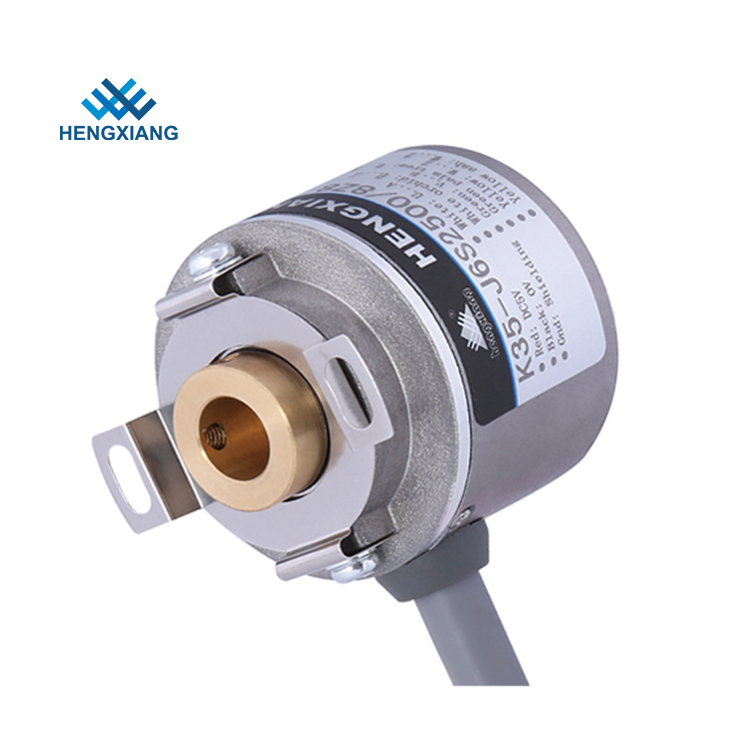

Incremental Signals Servo Motor Rotary Encoder Hollow Shaft TTL Rotary Encoder

वृद्धिशील सिग्नल सर्वो मोटर रोटरी एनकोडर खोखले दस्ता टीटीएल रोटरी एनकोडर

  • प्रमुखता देना

    वृद्धिशील सर्वो मोटर रोटरी एनकोडर

    ,

    खोखला दस्ता टीटीएल रोटरी एनकोडर

    ,

    ब्लाइंड होल टीटीएल रोटरी एनकोडर

  • Encoder type
    Incremental encoder
  • External diameter
    35mm
  • Thickness
    35mm
  • Installation dimension
    29mm
  • Hollow shaft type
    blind hole
  • Hollow shaft diameter
    Hollow shaft diameter
  • Resolution
    30;36;50;60;100;200;250;256;300;360;400;450;500;512;600; 1000;1024;1200;2000;2048;2500; 4096;5000
  • Output phase
    Phase A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
  • उत्पत्ति के प्लेस
    शंघाई, चीन
  • ब्रांड नाम
    HENGXIANG
  • प्रमाणन
    CE,ISO9001
  • मॉडल संख्या
    इंक्रीमेंटल सिग्नल ERN1123 200001L70-FU रिप्लेसमेंट K35 खोखला शाफ्ट एनकोडर TTL रोटरी एनकोडर इंटीग्रल
  • न्यूनतम आदेश मात्रा
    ऑर्डर शुरू करने के लिए 1 पीसी एन्कोडर
  • मूल्य
    negotiable
  • पैकेजिंग विवरण
    प्रत्येक 1 टुकड़ा एकल गत्ते का डिब्बा बॉक्स में पैक किया गया था
  • प्रसव के समय
    नमूना आदेश के लिए 3-5 कार्य दिवस, बड़े पैमाने पर आदेश के लिए 7-15 कार्य दिवस
  • भुगतान शर्तें
    डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, क्रेडिट कार्ड, मास्टर कार्ड, पेपैल, आदि
  • आपूर्ति की क्षमता
    प्रति वर्ष 100K टुकड़े

वृद्धिशील सिग्नल सर्वो मोटर रोटरी एनकोडर खोखले दस्ता टीटीएल रोटरी एनकोडर

इंक्रीमेंटल सिग्नल ERN1123 200001L70-FU रिप्लेसमेंट K35 खोखला शाफ्ट एनकोडर TTL रोटरी एनकोडर इंटीग्रल बियरिंग के साथ





कुछ K35 एनकोडर भाग संख्या
K35-J12C1000 / 4
K35-J3V1024
K35-J2F2048
K35-J6C2500
K35-J12C2500/8
K35-J12E2500/6
K35-J4E1200
K35-J3V720
K35-J12C1024/8 DC5V
K35-J3NH1000

K35 सर्वो मोटर एनकोडर के लिए विशिष्टता:

आइटम बुनियादी पैरामीटर
ब्रांड हेंग्ज़िआंग
एनकोडर प्रकार वृद्धिशील एनकोडर
बाहरी व्यास 35 मिमी
मोटाई 35 मिमी
स्थापना आयाम 40 मिमी (वसंत प्लेट 35T40);29 मिमी (35T29)
खोखले शाफ्ट प्रकार अंधा सुराख
खोखले शाफ्ट व्यास 6 मिमी, 8 मिमी; 10 मिमी
संकल्प 30;36;50;60;100;200;250;256;300;360;400;450;500;512;600;1000;1024;1200;2000;2048;2500;4096; 5000
1000/4;1000/6;1000/8;1024/4;1024/6;1024/8;2000/4;2000/6;2000/8;2048/4;2048/6;2048/8;2500/ 4;2500/6;2500/8;4096/4;4096/6;4096/8;5000/4;5000/6;5000/8
आउटपुट चरण चरण A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
वोल्टेज आपूर्ति DC5V और DC8--30V
इन्सुलेशन ताकत AC500V 60s
इन्सुलेशन प्रतिरोध 10MΩ
जीएनडी एन्कोडर से कनेक्ट न करें
मार्क टू स्पेस रेश्यो 45% से 55%
प्रारंभिक टोक़ 5.9x 10-3 एनएम . से कम
इंटरटिया पल 1x 10-6kg.m2 से कम
दस्ता लोड रेडियल 30N;अक्षीय 20N
शीर्ष समीक्षा 5000RPM
असर जीवन रेटेड लोड पर 1.5x109 रेव्स (2500RPM पर 100000hrs)
पर्यावरण का तापमान संचालन:-20 +80°;भंडारण:-25~+90°
पर्यावरण आर्द्रता संचालन और भंडारण: 35-85% आरएच (गैर संघनक)
कंपन (सहना) व्यक्तिगत रूप से तीन अक्ष के लिए आयाम 0.75 मिमी, 5-55 हर्ट्ज, 2 घंटे
जुर्राब (सहना) एक्स, वाई, जेड दिशा के लिए 490 मीटर / एस 2, 11 एमएस तीन बार व्यक्तिगत रूप से
छिलके की सामग्री डाई कास्ट एल्यूमीनियम
प्रमाणीकरण सीई
पैकेज कार्टन का डिब्बा
शुद्ध वजन लगभग 100 ग्राम (पैकेज के साथ)

वृद्धिशील सिग्नल सर्वो मोटर रोटरी एनकोडर खोखले दस्ता टीटीएल रोटरी एनकोडर 0

वृद्धिशील सिग्नल सर्वो मोटर रोटरी एनकोडर खोखले दस्ता टीटीएल रोटरी एनकोडर 1

कहांआर फायदा

· 18 से अधिक वर्षों का एनकोडर उत्पादन अनुभव

· 20 से अधिक वर्षों के अनुभवी इंजीनियर

· पेशेवर कामकाजी टीम

· उच्च गुणवत्ता मानक

· त्वरित प्रतिक्रिया समय

· उपयोगिता मॉडल पेटेंट प्रमाणपत्र

· खुद का ब्रांड और अनोखा ब्रांड

· सभी मॉडलों के लिए सीई प्रमाणीकरण

· शीघ्र वितरण तिथि

शिपमेंट से पहले 100% पूर्ण निरीक्षण


फैक्टरी एनकोडर उत्पादन क्षमता
प्रति माह 5000 टुकड़े
-------- उत्पादन लाइन क्षमता
प्रति वर्ष 50000 टुकड़े
-------- उत्पादित वास्तविक इकाइयाँ (पिछले वर्ष)

भुगतान की शर्तें:
1. टी / टी, वेस्टर्न यूनियन, क्रेडिट कार्ड, पेपैल, आदि
2. भुगतान प्राप्त होने के 3-5 कार्य दिवस बाद
3. तैयार होने पर एन्कोडर भेज दिए जाएंगे

ध्यान देने योग्य मामले
1. बिजली आपूर्ति वोल्टेज का चयन करना चाहिए: DC5V या DC8-30V
2. यदि आप खोखले शाफ्ट एन्कोडर का चयन करते हैं तो लीफ स्प्रिंग प्लेट मॉडल नंबर अवश्य चुनें
3. कृपया उस मोटर गति (RPM) की सलाह दें जिसका आप वास्तव में उपयोग करते हैं
4. यदि आपकी कोई अन्य आवश्यकताएं हैं, तो कृपया विवरण पैरामीटर प्रदान करें
