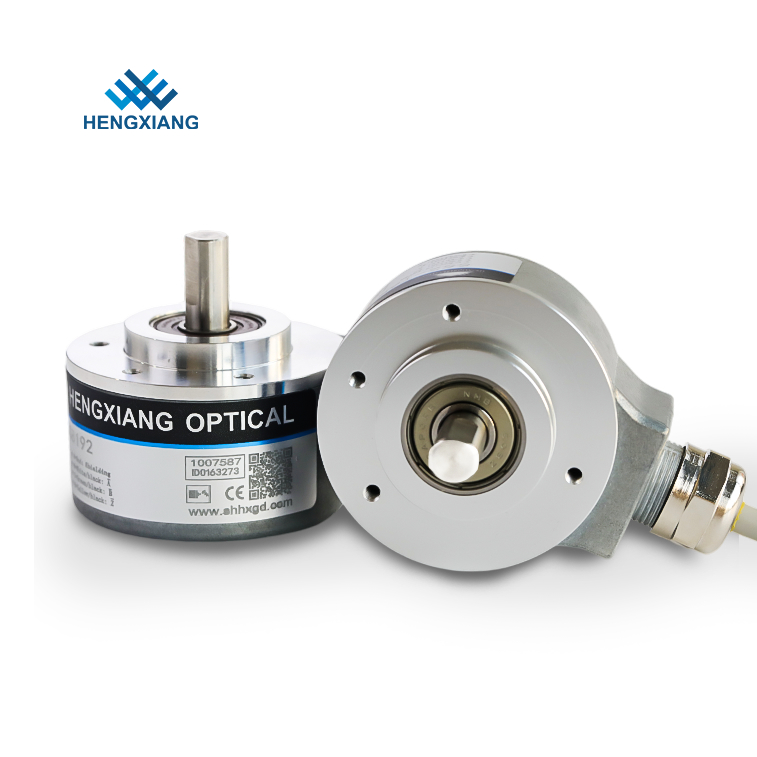

ऑप्टिकल सॉलिड शाफ्ट इंक्रीमेंटल मैकेनिकल मीडियम ड्यूटी एलेवेटर एनकोडर 5-30V
1. फ़ीचर:8 मिमी ठोसशाफ़्टइंक्रीमेंटलपोल एनकोडर.
2. आवेदन:मोटर,सीएनसी और अन्य औद्योगिक स्वचालन।
3. महत्वपूर्ण पैरामीटर:उच्च सुरक्षा ग्रेडआईपी65,उच्च संकल्प100-23040 पीपीआर,यूवीडब्ल्यूसंकेत, संकल्प / ध्रुव 8192/8 . तक
सामान
|
बुनियादी पैरामीटर
|
ब्रैंड
|
हेंग्ज़िआंग
|
एनकोडर प्रकार
|
वृद्धिशील एनकोडर
|
बाहरी व्यास
|
51 मिमी
|
मोटाई
|
29 मिमी
|
स्थापना आयाम
|
व्यास 40 मिमी
|
बरछे की लंबाई
|
16 मिमी
|
ठोस दस्ता व्यास
|
8 मिमी (डी आकार)
|
संकल्प
|
1000;1024;1200;1250;1440;2000;2048;2500;2880;3000;3600;
|
4096;5000;5760;8192;10000;11520;16384;20000;23040
|
|
1000/4;1000/6;1000/8;1024/4;1024/6;1024/8;2048/4;2048/6;
|
|
2048/8;4096/4;4096/6;4096/8;8192/4;8192/6;/8192/8
|
आउटपुट चरण
|
चरण A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
|
वोल्टेज आपूर्ति
|
DC5V;DC8-30V
|
आउटलेट प्रकार
|
पीछे से केबल बाहर
|
पीछे से बाहर सॉकेट
|
सॉकेट के साथ पीछे से केबल बाहर
|
आउटपुट मोड
|
एनपीएन और पीएनपी
|
वोल्टेज आउटपुट
|
पुश-पुल आउटपुट
|
अंतर आउटपुट (टीटीएल, एचटीएल, आरएस 422)
|
खपत वर्तमान
|
100mA मैक्स
|
शीर्ष प्रतिक्रिया आवृत्ति
|
300KHZ
|
स्वीकार्य लहर
|
3% आरएमएस
|
लोड वोल्टेज
|
डीसी30वी
|
जीएनडी
|
एन्कोडर से कनेक्ट न करें
|
मार्क टू स्पेस रेश्यो
|
45% से 55%
|
प्रारंभिक टोक़
|
5 x 10-3 एनएम . से कम
|
इंटरटिया पल
|
कम से कम 3x 10-6kg.m2
|
दस्ता लोड
|
रेडियल 60N;अक्षीय 60N
|
शीर्ष रेव
|
3000RPM; IP65≤2000r rpm
|
असर जीवन
|
रेटेड लोड पर 1.5x109 रेव्स (2500RPM पर 100000hrs)
|
पर्यावरण का तापमान
|
संचालन:-20 +80°;भंडारण:-25~+90°
|
पर्यावरणीय आर्द्रता
|
संचालन और भंडारण: 35-85% आरएच (गैर संघनक)
|
कंपन (सहना)
|
व्यक्तिगत रूप से तीन अक्ष के लिए आयाम 0.75 मिमी, 5-55 हर्ट्ज, 2 घंटे
|
जुर्राब (सहना)
|
एक्स, वाई, जेड दिशा के लिए 490 मीटर / एस 2, 11 एमएस तीन बार व्यक्तिगत रूप से
|
दस्ता सामग्री
|
स्टेनलेस स्टील
|
छिलके की सामग्री
|
दीया कास्ट एल्यूमीनियम
|
केबल लंबाई
|
1000 मिमी (परिरक्षण के साथ केबल)
|
संरक्षण ग्रेड
|
आईपी50;आईपी65
|
केबल लंबाई
|
1M (केबल की लंबाई को द्वारा उचित रूप से जोड़ा जा सकता है)
|
|
की आवश्यकता है, लेकिन इसे व्यक्तिगत रूप से भुगतान की आवश्यकता है)
|
प्रमाणीकरण
|
सीई
|
पैकेट
|
कार्टन का डिब्बा
|
कुल भार
|
लगभग 300 ग्राम (पैकेज के साथ)
|
संदर्भ के लिए S52 एनकोडर मॉडल संख्या:
S52-T2N1024 DC12V
S52-Q2F2048 DC30V
S52-TE3V1200 DC8-30V
S52-T3F5760 DC24V
S52-Q4E8192 DC5V
S52- TE4C5000
S52-T6C3600
S52-Q6E2000
S52-TE3PH10000
S52-T12C1024/4 DC5V
S52-Q12E2048/6 DC8-30V
S52-T6E12C4096/8 DC5V
शंघाई हेंगक्सियांगऑप्टिकल इलेक्ट्रॉनिक्स कं, लिमिटेड, शंघाई पर स्थित, चीन का एक अंतरराष्ट्रीय शहर, 2001 में स्थापित, एक पेशेवर विनिर्माण उच्च तकनीक निगम है, जो अनुसंधान और विनिर्माण प्रदान करता है, ऑप्टिकल, मैकेनिकल और इलेक्ट्रॉनिक डिजाइन को एकीकृत करता है।अब हमने एन्कोडर निर्माण की प्राथमिक पाइपलाइनिंग पूरी कर ली है।कई वर्षों के विकास के बाद, रोटरी एन्कोडर्स में अब 10 श्रृंखलाएं और 100 से अधिक प्रकार हैं, दोनों दुनिया भर में लोकप्रिय रूप से बिक्री करते हैं।हमारे रोटरी एन्कोडर का व्यापक रूप से स्वचालन क्षेत्र के लिए उपयोग किया जाता है, जैसे कार्यालय उपकरण, जल संरक्षण उपकरण, विद्युत उपकरण, कपड़ा मशीनरी, बढ़ईगीरी मशीनरी, इंजेक्शन मशीनरी, वल्केनाइजेट उपकरण, चिकित्सा उपकरण, सीएनसी मशीन, धातुकर्म मशीन, प्रिंटिंग मशीनरी, परीक्षण मशीन, लिफ्ट, सर्वो मोटर, पैकिंग मशीन, आदि, और ग्राहकों से विश्वास और उच्च प्रतिष्ठा जीती है।"हेंगक्सियांग" ब्रांड एन्कोडर, आईएसओ 9 001: 2000 गुणवत्ता प्रबंधन प्रणाली प्रमाणपत्र और सीई प्रमाणन है, इसके अलावा, हमारे पास स्वयं के आविष्कार पेटेंट पांच और उपयोगिता मॉडल पेटेंट पांच हैं, शंघाई न्यू और हाई-टेक अचीवमेंट्स ट्रांसफॉर्मेशन प्रोजेक्ट भी पारित किया गया है।हमारा लक्ष्य: ग्राहक की आवश्यकता को पूरा करना, सामाजिक मूल्य बनाना, ग्राहकों को ध्यान से सेवा देना और जीत हासिल करना।हमारी कंपनी का दौरा करने के लिए सभी ग्राहकों का ईमानदारी से स्वागत है, समीक्षा और कस्टम "HengXiang" ब्रांड उत्पादों के लिए।
प्रश्न: आपका MOQ क्या है?
ए: 1 पीसी
प्रश्न: अपने एन्कोडर को कैसे ऑर्डर करें?
ए: हमसे संपर्क करें, या हमें ईमेल करें, हम आपको जल्द से जल्द जवाब देंगे।
प्रश्न: क्या आप एक कारखाने या व्यापारिक कंपनी हैं?
ए: हम अपने ब्रांड के साथ 100% कारखाने हैं।
प्रश्न: आपका ब्रांड क्या है?
ए: हेंग्ज़िआंग
प्रश्न: क्या आप हमारे देश में उत्पाद भेज सकते हैं?
ए: हां, कृपया अपने गंतव्य और ज़िप कोड की सलाह दें, हम तुरंत आपके लिए माल ढुलाई लागत की जांच करेंगे।
प्रश्न: नवीनतम मूल्य कैसे प्राप्त करें?
ए: हमसे संपर्क करें और मुझे एन्कोडर मॉडल चयन बताएं।
प्रश्न: एक सही एनकोडर मॉडल का चयन कैसे करें?
ए: एक सही एन्कोडर मॉडल विभिन्न अनुप्रयोगों और मानकों पर आधारित है, यदि आपके पास कोई प्रश्न है तो आप तकनीकी सहायता के लिए हमसे संपर्क कर सकते हैं।
प्रश्न: क्या आप तकनीकी सहायता प्रदान करते हैं?
ए: हां, हमारे पास पेशेवर तकनीशियन हैं जो आपकी सभी शंकाओं का समाधान कर सकते हैं।
प्रश्न: क्या आप कारखाने का नमूना पेश कर सकते हैं?
एक: हाँ, नमूना उपलब्ध कराया जा सकता है।
प्रश्न: नमूने के लिए भुगतान कैसे करें?
ए: वर्तमान में, हमारे कारखाने टी / टी, क्रेडिट कार्ड, पेपैल, वेस्टर्न यूनियन या नकद स्वीकार करते हैं।
प्रश्न: क्या आपके पास अपने उत्पादों के कुछ वीडियो हैं?
ए: हाँ, आप एन्कोडर वीडियो के लिए हमारे यूट्यूब पेज पर जा सकते हैं।
प्रश्न: आपकी एन्कोडर उत्पाद गारंटी नीति क्या है?
ए: 1 साल की गुणवत्ता वारंटी और जीवनभर तकनीकी सहायता।
प्रश्न: मैं एन्कोडर कैटलॉग या डेटाशीट कहां से डाउनलोड कर सकता हूं?
ए: आप हमारी आधिकारिक वेबसाइट पर जा सकते हैं या हमें सीधे नवीनतम फाइलों पर ईमेल कर सकते हैं।
प्रश्न: एन्कोडर को ऑर्डर करने से पहले किन मापदंडों का अनुरोध किया जाता है?
ए: ऑर्डर शुरू करने से पहले आपको कुछ बुनियादी पैरामीटर प्राप्त करने चाहिए।जैसे स्थापना आयाम, संकल्प, सर्किट सिग्नल, बिजली आपूर्ति वोल्टेज इत्यादि।
यदि आपको मॉडल चुनने में कोई संदेह है, तो अधिक सहायक के लिए हमसे संपर्क करने के लिए आपका स्वागत है।
