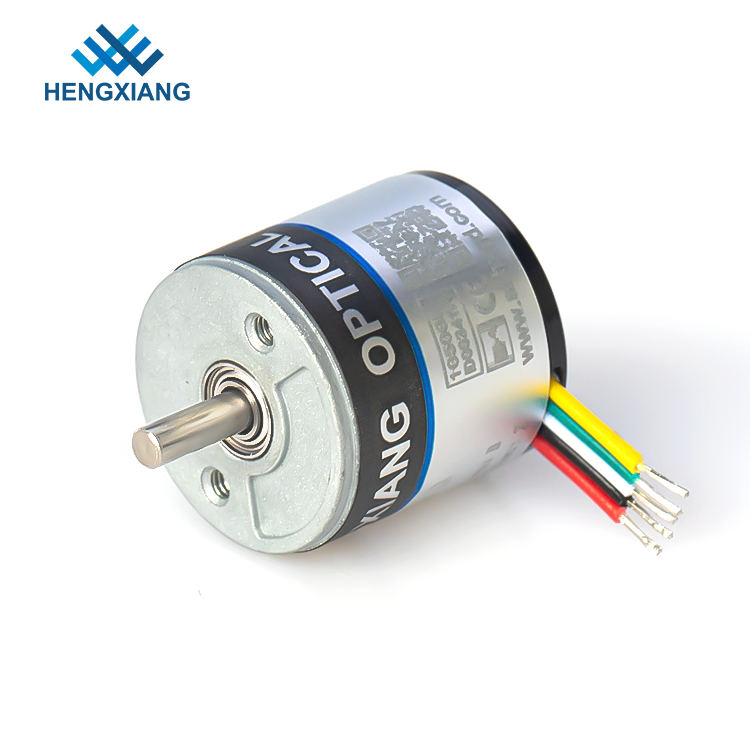

NPN बाहरी व्यास 18mm मिनी रोटरी एनकोडर ठोस शाफ्ट 2.5mm 60ppr 3.3Vdc
1, कार्य सिद्धांत:
फोटोइलेक्ट्रिक कोड डिस्क के एक केंद्रीय शाफ्ट द्वारा, जिसमें एक रिंग के माध्यम से, डार्क शिलालेख होता है, ए, बी, सी, डी, प्रत्येक साइन वेव अंतर में संयुक्त साइन वेव सिग्नल के चार समूहों को प्राप्त करने के लिए फोटोइलेक्ट्रिक ट्रांसमिटिंग और प्राप्त करने वाले डिवाइस होते हैं। 90 डिग्री चरण अंतर (360 डिग्री के लिए एक परिधि तरंग के सापेक्ष), सी, डी सिग्नल रिवर्स, ए, बी दो चरणों पर लगाया गया, सिग्नल की स्थिरता को बढ़ा सकता है;अन्य प्रत्येक बारी शून्य स्थिति संदर्भ स्थिति का प्रतिनिधित्व करने के लिए एक जेड-चरण पल्स का उत्पादन करती है।
चूंकि ए और बी के बीच का चरण अंतर 90 डिग्री है, यह तुलना करके एनकोडर के आगे और रिवर्स रोटेशन को अलग करना संभव है कि क्या चरण ए सामने है या चरण बी सामने है, और एनकोडर की शून्य संदर्भ स्थिति हो सकती है शून्य नाड़ी द्वारा प्राप्त।
1. फ़ीचर: मिनी वृद्धिशील एन्कोडर, खोखले शाफ्ट, स्थापित करने में आसान
2. आवेदन: सबमिनेचर मोटर, स्वचालन नियंत्रण के लिए छोटा उपकरण।
3. महत्वपूर्ण पैरामीटर: 18 मिमी बाहरी व्यास, मोटाई 15.3 मिमी, खोखला / अंधा शाफ्ट 2.5 मिमी, रिज़ॉल्यूशन अधिकतम 1600 पीपीआर, आपूर्ति वोल्टेज DC5V;DC8-30V, सुरक्षा ग्रेड IP50, केबल की लंबाई 150 मिमी
