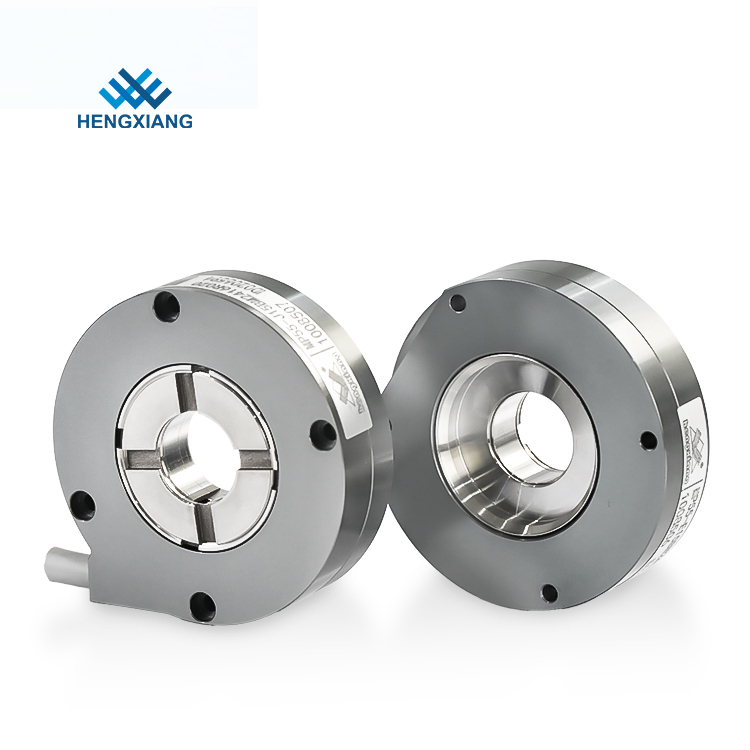

Though Hole Multi Turn Absolute Encoder MP55 24 16bits Servo Motor Robot

हालांकि होल मल्टी टर्न एब्सोल्यूट एनकोडर MP55 24 16 बिट सर्वो मोटर रोबोट

  • प्रमुखता देना

    मल्टी टर्न एब्सोल्यूट एनकोडर

    ,

    एब्सोल्यूट थ्रू होल एनकोडर

    ,

    रोबोट खोखला दस्ता एब्सोल्यूट एनकोडर

  • External diameter
    55mm
  • Thickness
    14.5mm
  • Installation dimension
    49.2mm
  • Hollow shaft type
    Through hole
  • Hollow shaft diameter
    14mm; 15mm; 19mm; 20mm; 24mm
  • Resolution
    multi-turn: 1716=17+16Bit, 1916=19+16Bit,2016=20+16Bit, 2216=22+16Bit,2416=24+16Bit
  • Communication
    B=BISS-C; S=SSI
  • Electrical connection
    Radial socket
  • Output mode
    S=single-turn
  • Protection
    IP50
  • उत्पत्ति के प्लेस
    शंघाई, चीन
  • ब्रांड नाम
    HENGXIANG
  • प्रमाणन
    CE,ISO9001
  • मॉडल संख्या
    एमपी55
  • न्यूनतम आदेश मात्रा
    ऑर्डर शुरू करने के लिए 1 पीसी एन्कोडर
  • मूल्य
    negotiable
  • पैकेजिंग विवरण
    प्रत्येक 1 टुकड़ा एकल गत्ते का डिब्बा बॉक्स में पैक किया गया था
  • प्रसव के समय
    नमूना आदेश के लिए 3-5 कार्य दिवस, बड़े पैमाने पर आदेश के लिए 7-15 कार्य दिवस;
  • भुगतान शर्तें
    डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, क्रेडिट कार्ड, मास्टर कार्ड, पेपैल, आदि
  • आपूर्ति की क्षमता
    प्रति वर्ष 100K टुकड़े

हालांकि होल मल्टी टर्न एब्सोल्यूट एनकोडर MP55 24 16 बिट सर्वो मोटर रोबोट

हालांकि होल मल्टी टर्न एब्सोल्यूट एनकोडर MP55 24+16बिट्स सर्वो मोटर रोबोट





  • आवेदन पत्र

    सर्वो मोटर, रोबोट और अन्य औद्योगिक स्वचालन।

  •

    विशेषता:

    MP55 में बाहरी व्यास के लिए मैकेनिकल सॉफ्ट कनेक्शन डिज़ाइन है,उच्च परिशुद्धताफोटोइलेक्ट्रिक निरपेक्ष एनकोडर, जो बढ़ते शाफ्ट के लिए कम आवश्यकता के साथ सीमित स्थान में स्थापना समस्या को हल कर सकता है।

    MP55 का बढ़ते आकार 49.2 मिमी है, और दोनों को 4 पीसी के साथ रखा गया हैएम 2.5 * 12 बोल्ट.आप अपनी स्थापना आवश्यकताओं के अनुसार सही उत्पाद चुन सकते हैं।



☆ MP55 के पैरामीटर

सामान बुनियादी पैरामीटर
ब्रैंड हेंग्ज़ियांग
एनकोडर प्रकार पूर्ण एनकोडर
बाहरी व्यास 55 मिमी
मोटाई 14.5 मिमी
स्थापना आयाम 49.2 मिमी
खोखले शाफ्ट प्रकार छेद के माध्यम से
खोखले शाफ्ट व्यास 14 मिमी;15 मिमी;19 मिमी;20 मिमी;24 मिमी
संकल्प सिंगल-टर्न: 17 बिट, 19 बिट, 20 बिट, 22 बिट, 24 बिट
मल्टी-टर्न: 1716=17+16बिट, 1916=19+16बिट,
2016=20+16बिट, 2216=22+16बिट,2416=24+16बिट
इंटरफेस ई = SM08B-GHS-टीबी
संचार बी=बीआईएसएस-सी;एस = एसएसआई
बिजली का संपर्क रेडियल सॉकेट
आउटपुट मोड एम = मल्टी-टर्न
एस = सिंगल-टर्न
स्कैनिंग सिद्धांत चिंतनशील झंझरी कोड
शुद्धता ±40"
प्रतिक्रिया की गति सामान्य क्रिया: 6000min
आरएमएस स्थिति संकेत शोर ±2@18 बिट/आर
संचार घड़ी आवृत्ति ≤10 मेगाहर्ट्ज (बीआईएसएस) या ≤ 5 मेगाहर्ट्ज (एसएसआई)
प्रारम्भ का समय विशिष्ट मूल्य: 13ms
पूर्ण स्थिति नमूना अवधि ≤75 एनएस
स्वीकार्य गति ≤32200 आर / मिनट (यांत्रिक गति सीमा द्वारा प्रतिबंधित)
केबल डिफरेंशियल ट्विस्टेड-पेयर केबल
केबल लंबाई 200 मिमी -10000 मिमी
यांत्रिक कनेक्शन असर और घेरे हुए लॉकिंग शाफ्ट के साथ
टॉर्क शुरू करना 9.8×10 से कम-3एनएम
जड़त्वीय क्षण 6.5×10 से कम-6किलो मीटर2
दस्ता भार रेडियल 30N;अक्षीय 20N
स्लीव स्पीड ≤6000 आरपीएम
छिलके की सामग्री अल्युमीनियम
वज़न लगभग 90 ग्राम
पर्यावरण का तापमान आपरेटिंग: -20~+95℃;भंडारण: -25~+100℃
पर्यावरणीय आर्द्रता संचालन और भंडारण: 35 ~ 85% आरएच (गैर-संघनक)
कंपन आयाम 1.52 मिमी, 5 ~ 55 हर्ट्ज, एक्स, वाई, जेड दिशा के लिए व्यक्तिगत रूप से 2 एच
झटका 980 मी/से211ms, एक्स, वाई, जेड दिशा के लिए व्यक्तिगत रूप से तीन बार
संरक्षण IP50



हालांकि होल मल्टी टर्न एब्सोल्यूट एनकोडर MP55 24 16 बिट सर्वो मोटर रोबोट 0
☆ MP55 के आयाम

हालांकि होल मल्टी टर्न एब्सोल्यूट एनकोडर MP55 24 16 बिट सर्वो मोटर रोबोट 1
