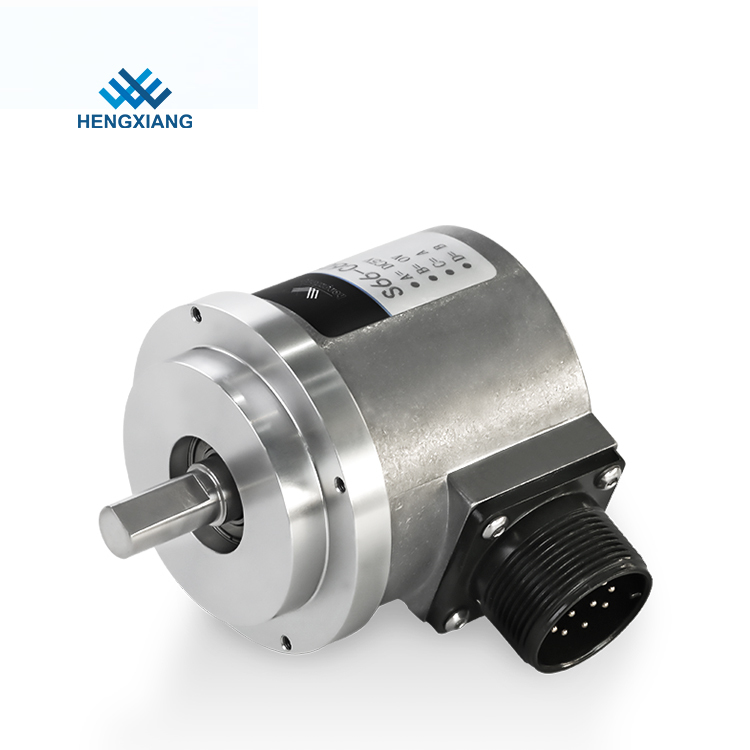

10 मिमी ठोस दस्ता वृद्धिशील रेखापुंज एनकोडर उच्च पल्स 23040ppr S66

रास्टर एन्कोडर वृद्धिशील एन्कोडर ठोस शाफ्ट 10 मिमी 23040 पीपीआर एस 66 उच्च पल्स एन्कोडर



हेंग्जिआंग क्यों चुनें?.

* एक बार ग्राहक की उद्धरण क्वेरी प्राप्त करने के बाद त्वरित प्रतिक्रिया
* पेशेवर इंजीनियर टीम, किसी भी समय आपकी समस्याओं को हल करने के लिए
* शिपमेंट से पहले कड़ाई से निरीक्षण
* विभिन्न एन्कोडर मॉडल चुने जाने हैं
* कम नेतृत्व समय
*उच्च गुणवत्ता मानक



मॉडल चयन गाइड



विनिर्माण आयाम

उत्पाद पैरामीटर

सामान	बुनियादी पैरामीटर
ब्रैंड	हेंग्ज़िआंग
एनकोडर प्रकार	वृद्धिशील एनकोडर
बाहरी व्यास	66 मिमी
मोटाई	58 मिमी
बरछे की लंबाई	18 मिमी
ठोस दस्ता व्यास	8 मिमी (डी आकार)
संकल्प	9;20;30；50；60；100;200;250;256;300;360;400;450;500;512;600;720;1000
	1000;1024;1200;1250;1440;1800;2000;2048;2500;2880;3000;
	3600;4000;4096;5000;5760;8192;10000;11520;16384;20000;23040
आउटपुट चरण	चरण ए+,बी+,जेड+ ,ए-बी-जेड-
वोल्टेज आपूर्ति	DC5V;DC8 ~ 30V
आउटलेट प्रकार	रेडियल केबल
	रेडियल सॉकेट
आउटपुट मोड	कलेक्टर ओपन सर्किट आउटपुट
	वोल्टेज आउटपुट
	पुश-पुल आउटपुट
	टीटीएल (DC5V)   एचटीएल (DC8-30V)
संरक्षण ग्रेड	आईपी50;आईपी65
केबल लंबाई	1M (केबल की लंबाई को द्वारा उचित रूप से जोड़ा जा सकता है)
	की आवश्यकता है, लेकिन इसे व्यक्तिगत रूप से भुगतान की आवश्यकता है)
खपत वर्तमान	100mA मैक्स
शीर्ष प्रतिक्रिया आवृत्ति	300KHZ
स्वीकार्य लहर	3% आरएमएस
लोड वोल्टेज	डीसी30वी
इन्सुलेशन ताकत	AC500V 60s
इन्सुलेशन प्रतिरोध	10MΩ
जीएनडी	एन्कोडर से कनेक्ट न करें
मार्क टू स्पेस रेश्यो	45% से 55%
प्रारंभिक टोक़	5x 10-3 एनएम . से कम
इंटरटिया पल	कम से कम 3x 10-6kg.m2
दस्ता लोड	रेडियल 30N;अक्षीय 20N
शीर्ष रेव	≤5000rpm;आईपी65≤3000r आरपीएम
असर जीवन	रेटेड लोड पर 1.5✖️10⁹ रेव्स (2500RPM पर 100000hrs)
पर्यावरण का तापमान	संचालन:-20 +80°；भंडारण:-25～+85°
पर्यावरणीय आर्द्रता	संचालन और भंडारण: 35-85% आरएच (गैर संघनक)
कंपन (सहना)	आयाम 0.75 मिमी, 5-55 हर्ट्ज, एक्स, वाई, जेड दिशा के लिए व्यक्तिगत रूप से 2 घंटे
जुर्राब (सहना)	एक्स, वाई, जेड दिशा के लिए 490 एम / एस 2, 11 एमएस तीन बार व्यक्तिगत रूप से
दस्ता सामग्री	स्टेनलेस स्टील
छिलके की सामग्री	डाई कास्ट एल्यूमीनियम
केबल लंबाई	1000 मिमी (परिरक्षण के साथ केबल)
प्रमाणीकरण	सीई
पैकेट	कार्टन का डिब्बा
कुल भार	लगभग 370g (पैकेज के साथ)

सामान्य प्रश्न

Q1: हमारी ताकत क्या हैं?

A1: गुणवत्ता आश्वासन - उत्पादों ने तृतीय-पक्ष परीक्षण संस्थानों द्वारा CE-ATC, ISO, QMS, आदि के आधिकारिक प्रमाणपत्र पारित किए हैं।

※अग्रणी प्रौद्योगिकी - नए उच्च परिशुद्धता सेंसर आर एंड डी प्रौद्योगिकी और पेशेवर डिजाइन टीम के साथ, लगातार प्रदर्शन में सुधार, 21 साल गुणवत्ता पर ध्यान केंद्रित, 3 आविष्कार पेटेंट 17 आवेदन पेटेंट।

दर्जी निर्मित - परिपक्व तकनीकी क्षमता और समृद्ध विकास अनुभव के साथ, हम विभिन्न यांत्रिक उपकरणों में विभिन्न सटीक आवश्यकताओं के लिए एन्कोडर तैयार कर सकते हैं।

कुशल सेवा - मौजूदा पर्यावरण सूचना संसाधनों का एकीकृत योजना, एकीकृत विनिर्देश, एकीकृत निर्माण, समय बचाने और कुशल का पूरा उपयोग करें।

Q2: हम आपके लिए क्या कर सकते हैं?

ए 2: हम आपको लिफ्ट, मोटर, सीएनसी, कपड़ा, रोबोट, पवन, चिकित्सा, असेंबली लाइन उपकरण और अन्य स्वचालन प्रौद्योगिकी उद्योगों के क्षेत्र में सेवाएं प्रदान कर सकते हैं।

Q3: एक सही एन्कोडर मॉडल का चयन कैसे करें?

A3: एक सही एनकोडर मॉडल विभिन्न अनुप्रयोगों और मापदंडों पर आधारित है, यदि आपके पास कोई प्रश्न है तो आप तकनीकी सहायता के लिए हमसे संपर्क कर सकते हैं।

Q4: क्या आप तकनीकी सहायता प्रदान करते हैं?

A4: हाँ, हमारे पास पेशेवर तकनीशियन हैं जो आपकी सभी शंकाओं का समाधान कर सकते हैं।
