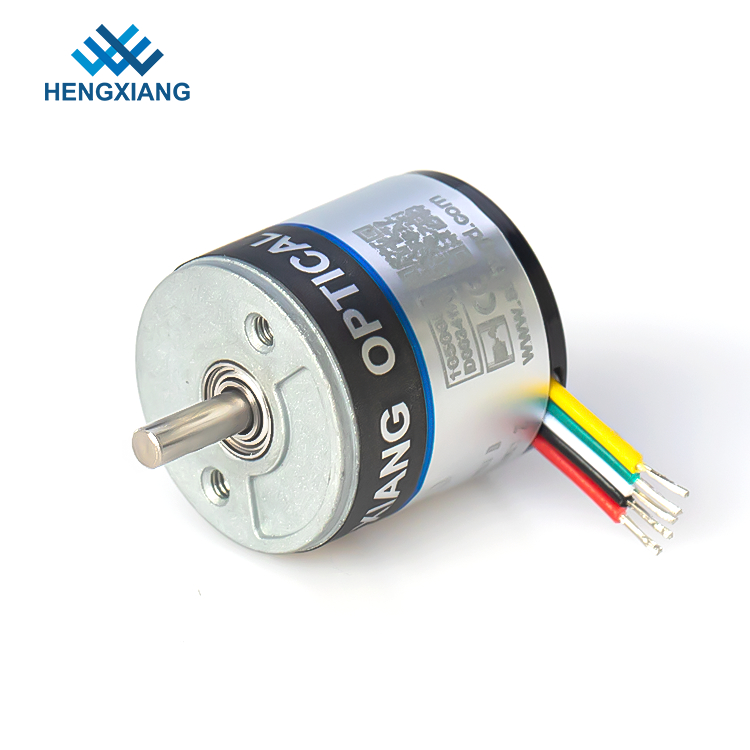

Solid Shaft 2.5mm OD 18mm Miniature Rotary Encoder

ठोस दस्ता 2.5 मिमी आयुध डिपो 18 मिमी लघु रोटरी एनकोडर

  • हाई लाइट

    आयुध डिपो 18 मिमी लघु रोटरी एनकोडर

    ,

    ठोस दस्ता लघु रोटरी एनकोडर

    ,

    360 रिज़ॉल्यूशन लघु रोटरी एनकोडर

  • उत्पाद का नाम
    बाहरी व्यास 18 मिमी ठोस शाफ्ट 2.5 मिमी लघु रोटरी एनकोडर ABZ चरण 360 संकल्प
  • बाहरी आयाम
    ठोस दस्ता व्यास: ⌀2.5 मिमी
  • संकल्प
    36; 50; 60; 100, 200, 250, 256, 360, 400, 500, 512, 720, 800 की 1000; 1024; 1440; 1600
  • आउटपुट चरण
    चरण ए, बी, जेड
  • वोल्टेज आपूर्ति
    DC5V ; DC5V; DC8-30V DC8-30V
  • आउटलेट प्रकार
    पीछे से केबल
  • उत्पत्ति के प्लेस
    शंघाई, चीन
  • ब्रांड नाम
    HENGXIANG
  • प्रमाणन
    CE,ISO9001
  • मॉडल संख्या
    S18 वृद्धिशील एनकोडर
  • न्यूनतम आदेश मात्रा
    ऑर्डर शुरू करने के लिए 1pcs एनकोडर
  • मूल्य
    negotiable
  • पैकेजिंग विवरण
    प्रत्येक 1 टुकड़ा / एकल दफ़्ती बॉक्स में पैक
  • प्रसव के समय
    नमूना आदेश के लिए 3-5 कार्य दिवसों, बड़े पैमाने पर आदेश के लिए 7-15 कार्य दिवसों है
  • भुगतान शर्तें
    डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, क्रेडिट कार्ड, मास्टर कार्ड, पेपैल, आदि
  • आपूर्ति की क्षमता
    100K टुकड़े प्रति वर्ष

ठोस दस्ता 2.5 मिमी आयुध डिपो 18 मिमी लघु रोटरी एनकोडर

बाहरी व्यास 18 मिमी ठोस शाफ्ट 2.5 मिमी लघु रोटरी एनकोडर ABZ चरण 360 संकल्प



उत्पाद वर्णन




हमारे मामलों को ध्यान देने की आवश्यकता है



1. बिजली की आपूर्ति वोल्टेज का चयन करना चाहिए: DC5V या DC8-30V

2. यदि आप खोखले शाफ्ट एनकोडर का चयन करते हैं तो लीफ स्प्रिंग प्लेट मॉडल नंबर का चयन करें

3. कृपया उस मोटर गति (RPM) की सलाह दें जिसका आप वास्तव में उपयोग करते हैं

4. यदि आपके पास कोई अन्य आवश्यकताएं हैं, तो कृपया विस्तार पैरामीटर प्रदान करें



हमारे विक्रय अंक




• त्वरित प्रतिक्रिया एक बार ग्राहक के उद्धरण क्वेरी प्राप्त की

• पेशेवर इंजीनियर टीम, किसी भी समय आपकी समस्याओं को हल करने के लिए

• शिपमेंट से पहले सख्ती से निरीक्षण

• विभिन्न एनकोडर मॉडल का चयन किया जाना है

• कम नेतृत्व समय

• उच्च गुणवत्ता मानक



S18 वृद्धिशील एनकोडर पैरामीटर तालिका



उत्पाद का नाम बाहरी व्यास 18 मिमी ठोस शाफ्ट 2.5 मिमी लघु रोटरी एनकोडर ABZ चरण 360 संकल्प
ब्रांड HENGXIANG
बाहरी आयाम बाहरी व्यास: 18 मिमी
मोटाई: 18 मिमी
ठोस दस्ता व्यास: ⌀2.5 मिमी
संकल्प 36; 50; 60; 100, 200, 250, 256, 360, 400, 500, 512, 720, 800 की 1000; 1024; 1440; 1600
आउटपुट चरण चरण ए, बी, जेड
वोल्टेज आपूर्ति DC5V;DC8-30V
आउटलेट प्रकार बगल से केबल निकल गई
पीछे से केबल
आउटपुट मोड कलेक्टर ओपन सर्किट आउटपुट (NPN & PNP)
पर्यावरणीय तापमान ऑपरेटिंग तापमान: -20 ~ + 80 ° (नॉन सिंज)
भंडारण तापमान: -25 ~ + 85 ° (गैर टुकड़े)
पर्यावरणीय मानवता संचालन और भंडारण: 35 ~ 85% आरएच (गैर संघनक)
शीर्ष प्रतिक्रिया आवृत्ति 100 किलोहर्ट्ज़ मैक्स
कंपन (सहना) आयाम 0.75 मिमी, 10-50 हर्ट्ज, व्यक्तिगत रूप से एक्स / वाई / जेड दिशा के लिए 1 घंटे
शॉक (सहना) 49 / एम / एस 2, एक्स, वाई, जेड दिशा के लिए व्यक्तिगत रूप से तीन बार
दस्ता सामग्री 304 स्टेनलेस स्टील
तार की लम्बाई 150mm
खोल एल्यूमीनियम मिश्र धातु
पैकेज कार्टन का डिब्बा
कुल भार लगभग 20 ग्राम (पैकेज के साथ)
प्रमाणीकरण सीई



ठोस दस्ता 2.5 मिमी आयुध डिपो 18 मिमी लघु रोटरी एनकोडर 0

एनकोडर कैटलॉग



यदि आपने पहले ही एनकोडर मॉडल का चयन कर लिया है जिसे आप ऑर्डर करने जा रहे हैं, तो कृपया हमें सीधे ईमेल करें या नवीनतम सूची प्राप्त करने के लिए अभी ऑनलाइन सेवा से संपर्क करें।

लेकिन अगर आपको अभी भी एक सही एनकोडर मॉडल नंबर चुनने पर कोई संदेह है, तो आप संबंधित कैटलॉग प्राप्त करने के लिए हमसे संपर्क करने के लिए भी स्वतंत्र हैं।



एनकोडर ऑपरेशन विधि



oday अधिकांश वृद्धिशील एनकोडर में पुश-पुल (HTL) या RS422 (TTL) आउटपुट ड्रायवर होते हैं, इनमें से अधिकांश पुराने आउटपुट सर्किट जैसे ओपन कलेक्टर एनपीएन, ओपन कलेक्टर पीएनपी, वोल्ट आउटपुट में बदल दिए गए हैं।

पुश-पुल (HTL) सर्किट, जिसे टोटेम पोल के रूप में भी जाना जाता है, एक सिग्नल स्तर प्रदान करता है जो लागू आपूर्ति वोल्टेज से मेल खाती है।आपूर्ति वोल्टेज आमतौर पर 8 से 30 VDC तक होता है।

उचित कनेक्शन के साथ आप RS422 (TTL) सर्किट के लिए वर्तमान की दिशा को सीमित करने के लिए एक बाहरी डायोड का उपयोग करके एक तरह से जुड़े बाहरी खुले डायोड का उपयोग करके पुश पुल इंटरफ़ेस का उपयोग कर सकते हैं, एक निरंतर 5 वी सिग्नल स्तर प्रदान करते हैं जो निर्भर नहीं है आपूर्ति वोल्टेज।दो आपूर्ति वोल्टेज रेंज का चयन किया जा सकता है: 4.75 से 5.5 वीडीसी (ओपन कलेक्टर आउटपुट ड्राइवरों को बदलने के लिए इस्तेमाल किया जा सकता है) या 8 से 30 डीडीसी तक।विभेदक संकेतों का उपयोग करना आउटपुट पूरी तरह से RS422 मानक का अनुपालन करता है।

विभेदक आउटपुट में उच्चतम आवृत्ति प्रतिक्रिया क्षमता और सबसे अच्छा शोर प्रतिरक्षा है।यह सुनिश्चित करने के लिए रिसीवर को एक अंतर भी होना चाहिए।

पुराने आउटपुट ड्राइवरों का प्रतिस्थापन



उत्पादन की तिथि




पूर्ण भुगतान के बाद नमूने के लिए 3-5 कार्य दिवसों

पूर्ण भुगतान के बाद बड़े पैमाने पर उत्पादन के लिए 7-15 दिन
