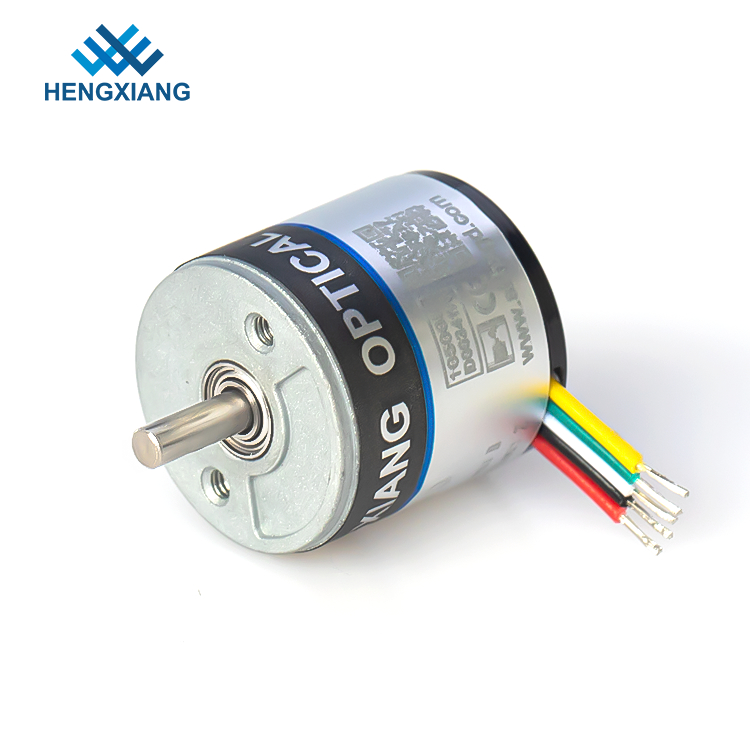

S18 मिनिएचर रोटरी एनकोडर
,मिनिमल रोटरी एनकोडर 1600 रेजोल्यूशन
,सबमिनीचर मोटर रोटरी एनकोडर
-
उत्पाद का नामS18 मिनिएचर रोटरी एनकोडर एबी चरण NPN आउटपुट 1600 रेजोल्यूशन सबमिशन मोटर के लिए
-
एनकोडर शरीर की मोटाई18mm
-
ठोस दस्ता व्यास2.5 मिमी, डी आकार के साथ
-
बरछे की लंबाई7mm
-
व्यास का अधिष्ठापन12mm
-
बिजली की आपूर्ति की वोल्टेज5 वी या 8-30 वी
-
उत्पत्ति के प्लेसशंघाई, चीन
-
ब्रांड नामHENGXIANG
-
प्रमाणनCE,ISO9001
-
मॉडल संख्याS18
-
न्यूनतम आदेश मात्रा1 टुकड़ा
-
मूल्यConsult us
-
पैकेजिंग विवरणप्रत्येक 1 टुकड़ा एकल दफ़्ती बॉक्स में पैक किया गया था
-
प्रसव के समयनमूना आदेश के लिए 3-5 कार्य दिवसों, बड़े पैमाने पर आदेश के लिए 7-15 कार्य दिवसों है
-
भुगतान शर्तेंएल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम
-
आपूर्ति की क्षमता100K टुकड़े प्रति वर्ष
S18 लघु रोटरी एनकोडर 1600 संकल्प Subminiature मोटर के लिए
S18 मिनिएचर रोटरी एनकोडर एबी चरण NPN आउटपुट 1600 रेजोल्यूशन सबमिशन मोटर के लिए
उत्पाद वर्णन
S18 मिनी एनकोडर के उत्पाद आधार की जानकारी
एनकोडर शरीर की मोटाई 18 मिमी
डी आकार के साथ ठोस शाफ्ट व्यास 2.5 मिमी
शाफ्ट की लंबाई 7 मिमी
स्थापना व्यास size12mm
बिजली की आपूर्ति वोल्टेज 5 वी या 8-30 वी
सर्किट आउटपुट सिग्नल: एनपीएन और पीएनपी
सेंसिंग बेसिक: फोटोइलेक्ट्रिक
पल्स प्रति मोड़: 250ppr-1600ppr
मैक्स मोटर की गति 5000rpm
संरक्षण स्तर ग्रेड IP50
रिबन केबल आउटलेट
विशिष्टता
| प्रोडक्ट का नाम |
S18 मिनिएचर रोटरी एनकोडर एबी चरण NPN आउटपुट 1600 रेजोल्यूशन सबमिशन मोटर के लिए |
|
ब्रांड |
हेंगएक्सआईएएनजीएन |
| एनकोडर प्रकार | वृद्धिशील एनकोडर |
|
बाहरी आयाम |
बाहरी व्यास: 18 मिमी मोटाई: 18 मिमी ठोस दस्ता व्यास: ⌀2.5 मिमी |
|
संकल्प |
36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720 ； 800 ； 1000; 1024;; 1440; 1600; |
|
आउटपुट चरण |
चरण ए, बी, जेड |
|
वोल्टेज आपूर्ति |
DC5V और DC8--30V |
|
आउटलेट प्रकार |
बगल से केबल निकल गई पीछे से केबल |
|
आउटपुट मोड |
कलेक्टर ओपन सर्किट आउटपुट (NPN & PNP) |
|
पर्यावरण का तापमान |
ऑपरेटिंग तापमान: -20 ~ + 80 ° (गैर टुकड़े) भंडारण तापमान: -25 ~ + 85 ° (गैर टुकड़े) |
|
पर्यावरणीय मानवता |
संचालन और भंडारण: 35 ~ 85% आरएच (गैर संघनक) |
|
शीर्ष प्रतिक्रिया आवृत्ति |
100 किलोहर्ट्ज़ मैक्स |
|
शीर्ष रेव |
5000rpm |
|
संरक्षण ग्रेड |
IP50 |
|
उपभोग वर्तमान |
50mA मैक्स |
|
उदय / पतन का समय |
100nsec मैक्स |
|
शाफ्ट लोड |
रेडियल: 2 एन;अक्षीय: 2 एन |
|
कंपन (सहना) |
आयाम 0.75 मिमी, 10-50 हर्ट्ज, व्यक्तिगत रूप से एक्स / वाई / जेड दिशा के लिए 1 घंटे |
|
झटका (सहना) |
49 / एम / एस 2, एक्स, वाई, जेड दिशा के लिए व्यक्तिगत रूप से तीन बार |
|
दस्ता सामग्री |
304 स्टेनलेस स्टील |
|
तार की लम्बाई |
150 मिमी |
| प्रमाणीकरण | सीई |
एनकोडर का सिद्धांत
मैकेनिकल डिग्री डिग्रियों में शाफ्ट का वास्तविक घुमाव है।विद्युत संकेतों के लिए विद्युत डिग्री का उपयोग किया जाता है।एक वैकल्पिक वोल्टेज / वर्तमान चक्र को पूरा करने के लिए आवश्यक समय 360 विद्युत डिग्री (एल °) के रूप में परिभाषित किया गया है।वृद्धिशील एन्कोडर के लिए, एक चक्र एक पूर्ण नाड़ी के बराबर है।किसी दिए गए PPR के साथ किसी भी वृद्धिशील एनकोडर के लिए इलेक्ट्रिकल डिग्री को मैकेनिकल डिग्री में बदला जा सकता है।
प्रत्येक 90 एल ° वृद्धिशील एनकोडर "ए" या "बी" आउटपुट पर एक बढ़ते या गिरने वाले किनारे को आउटपुट करता है जिसे एक गिनती के रूप में व्याख्या किया जा सकता है।यदि एक एनकोडर 1000 पीपीआर का उत्पादन करता है, तो एक काउंटर 4000 गणना (प्रत्येक पल्स की 4 गणना) की व्याख्या कर सकता है।
पैकेज
प्रत्येक एकल एनकोडर को सुरक्षित बुलबुले के साथ एक एकल सुरक्षित दफ़्ती में पैक किया जाता है।
फिर सभी एनकोडर को शिपमेंट तैयार करने के लिए एक बड़े कार्टन में डाला जाएगा।
हमारे कारखाने के बारे में
- "HENGXIANG" एनकोडर का अपना ब्रांड
- Iso9001: 2000 गुणवत्ता प्रबंधन प्रणाली प्रमाणपत्र और CE प्रमाणीकरण
- आविष्कार पेटेंट पाँच और उपयोगिता मॉडल पेटेंट पाँच
- शंघाई न्यू और हाई-टेक अचीवमेंट्स ट्रांसफ़ॉर्मेशन प्रोजेक्ट पारित किया।
- हमारा लक्ष्य: क्लाइंट की आवश्यकता को पूरा करना, सामाजिक मूल्य बनाना, ग्राहकों की सेवा करना और जीत हासिल करना।
- शंघाई शहर में स्थित है
- 20-30 अनुभवी कार्यकर्ता
आदेश देने से पहले एनकोडर या हमारे कारखाने के बारे में प्रश्न
प्रश्न: जहां अपने कारखाने है?
एक: हमारे कारखाने शंघाई शहर पर स्थित है।
प्रश्न: मैं अपने कारखाने का दौरा कर सकते हैं?
एक: हाँ, आप किसी भी समय हमारे कारखाने का दौरा करने के लिए आपका स्वागत है अगर सुविधाजनक है।
क्यू: कब तक अपने प्रसव के लिए समय है?
एक: आमतौर पर नमूना के लिए 3 कार्य दिवसों, बड़े पैमाने पर उत्पादन के लिए 7-15 दिन,
उत्पादन की तारीख आदेश मात्रा के अनुसार है।
प्रश्न: आपके एनकोडर उत्पादों का उच्चतम रिज़ॉल्यूशन क्या है?
एक: उच्चतम संकल्प 80000ppr है, आप हमें अधिक जानकारी के लिए ईमेल कर सकते हैं।
प्रश्न: अपने एनकोडर अनुकूलित किया जा सकता है?
एक: हाँ, हमारे एनकोडर अपनी आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है,
प्रश्न: क्या आप शिपमेंट से पहले अपने एनकोडर उत्पाद का परीक्षण करते हैं?
एक: हाँ, हम 100% परीक्षण और जांच हर टुकड़ा शिपिंग से पहले यह सुनिश्चित करने के लिए कि यह आपके डिवाइस पर अच्छी तरह से काम करता है।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
