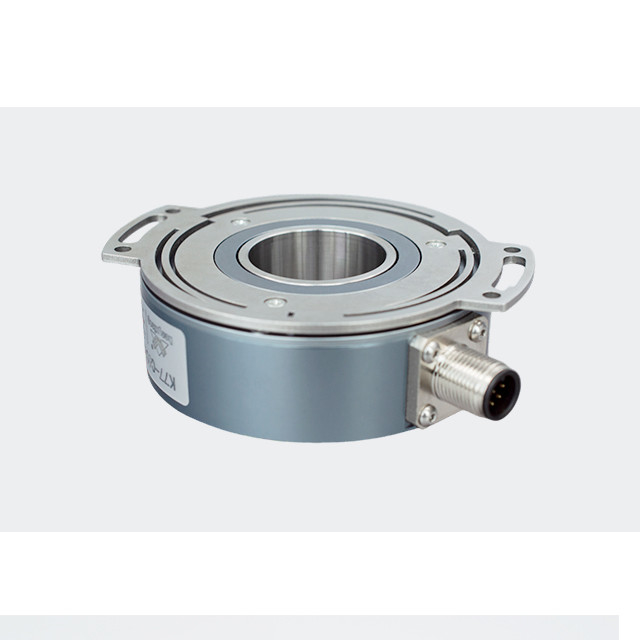

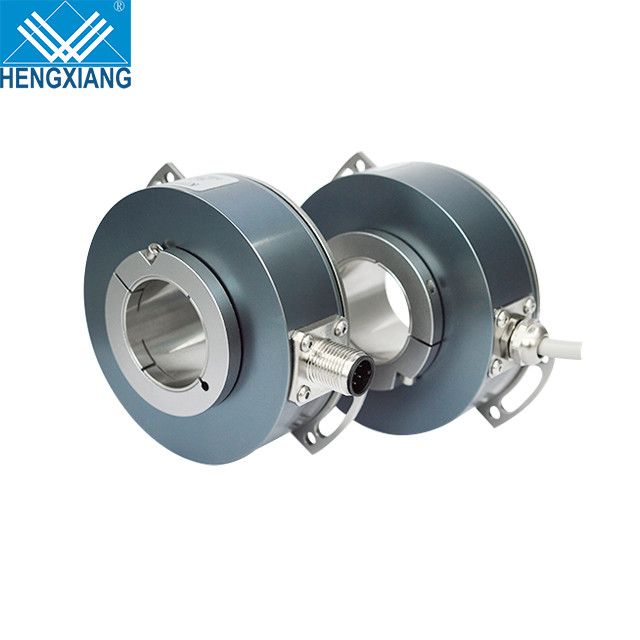

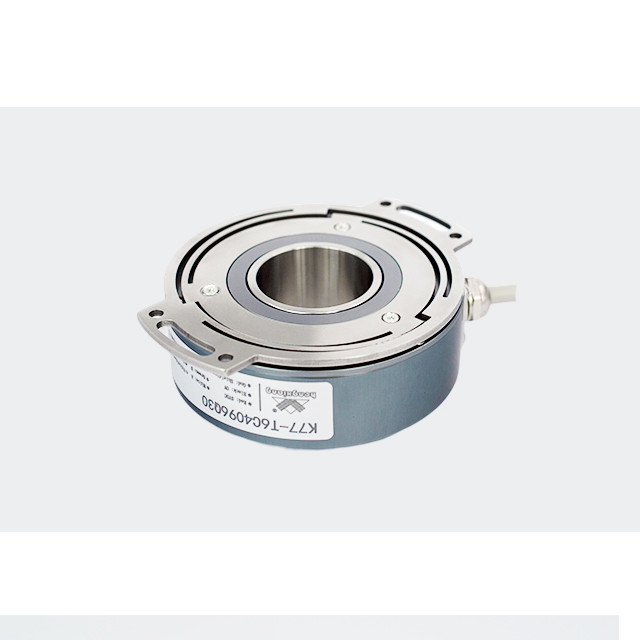

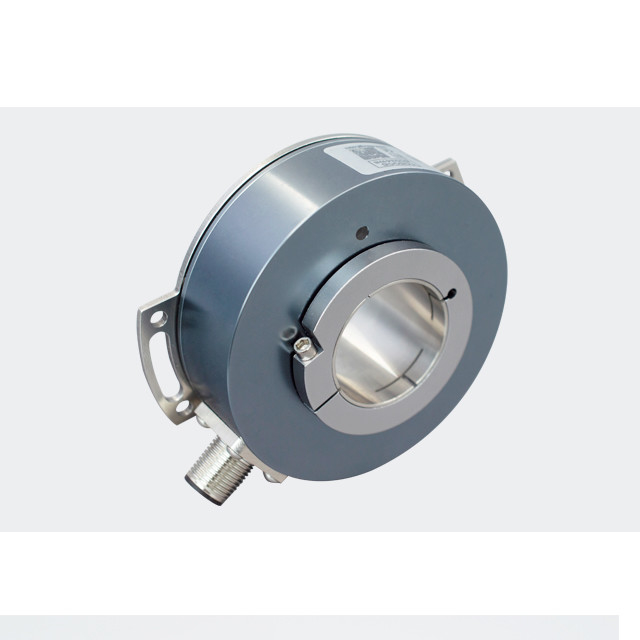

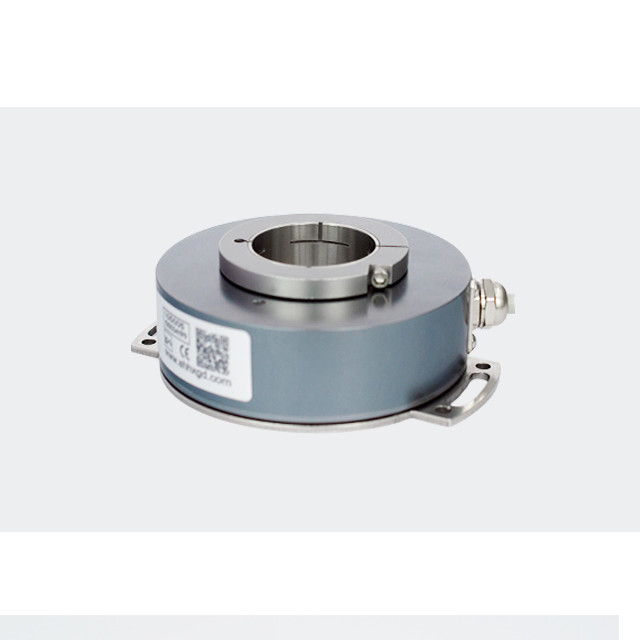

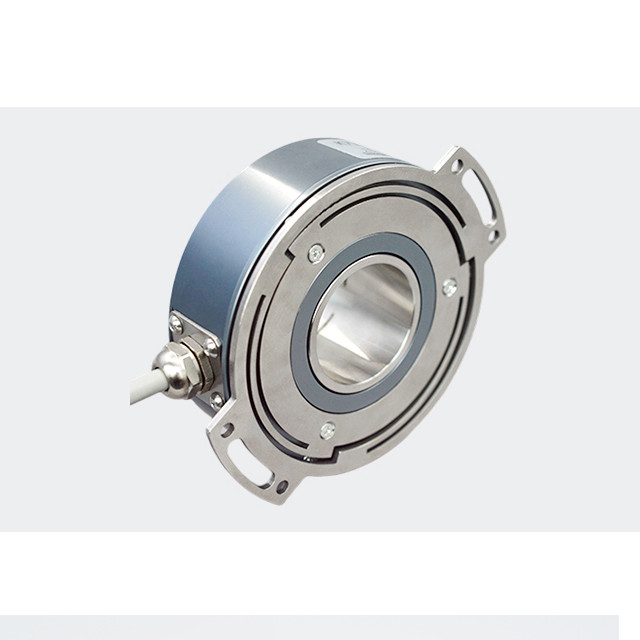

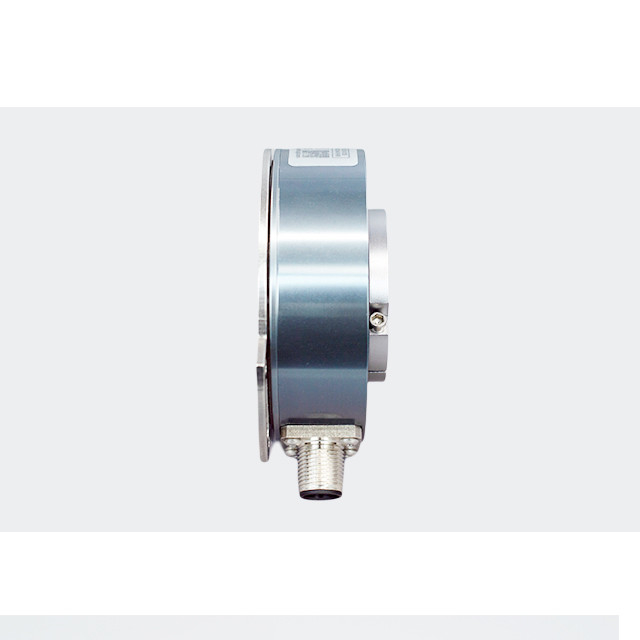

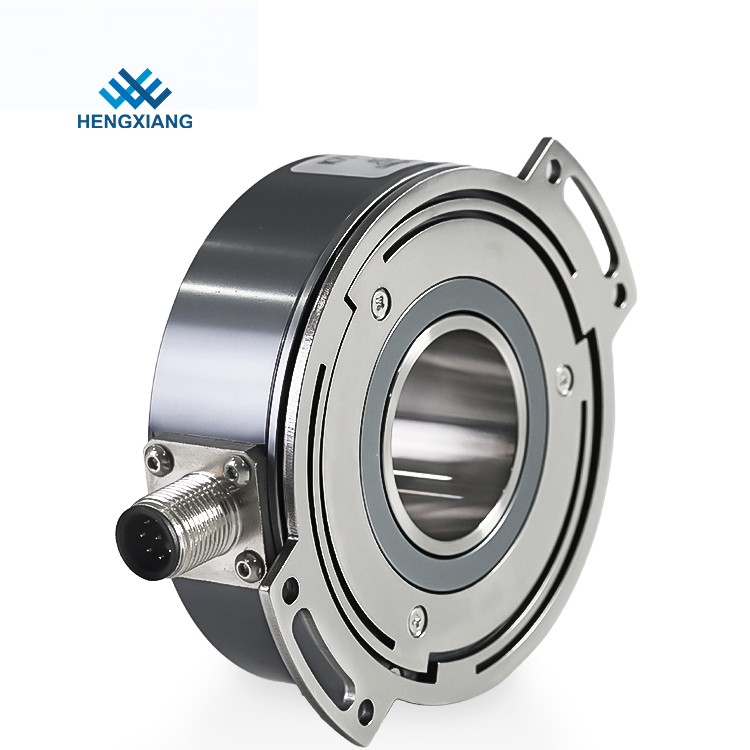

K77 IP65 उच्च संकल्प अनुकूलित 65536ppr वृद्धिशील एनकोडर hengxiang मोटर यांत्रिक उद्योग
एनकोडर परिभाषा:
यह एक रोटरी सेंसर है जो घूर्णी विस्थापन को डिजिटल पल्स सिग्नल की एक श्रृंखला में परिवर्तित करता है, इन दालों का उपयोग कोणीय विस्थापन को नियंत्रित करने के लिए किया जा सकता है, यदि एनकोडर को गियर बार या स्क्रू स्क्रू के साथ जोड़ा जाता है, तो इसका उपयोग रैखिक मापने के लिए भी किया जा सकता है। विस्थापन।
1. फ़ीचर: के77अनुकूलन एचollow शाफ्ट वृद्धिशील एनकोडर, resolution/स्थापना/शाफ्ट अनुकूलित किया जा सकता है।अधिक जानकारी के लिए कृपया बिक्री से परामर्श लें।
2.आवेदन पत्र: मोटर, सीएनसी और अन्य औद्योगिक स्वचालन क्षेत्र।
3. महत्वपूर्ण पैरामीटर: संकल्प तक65536 पीपीआर, उच्च सुरक्षा ग्रेडIP65
|
सामान
|
बुनियादी पैरामीटर
|
|
एनकोडर प्रकार
|
वृद्धिशील एनकोडर
|
|
ब्रैंड
|
हेंगजियांग
|
|
बाहरी व्यास
|
77 मिमी
|
|
मोटाई
|
31 मिमी
|
|
स्थापना आयाम
|
R85mm (स्प्रिंग प्लेट 77B85)
|
|
खोखले शाफ्ट प्रकार
|
छेद के माध्यम से
|
|
खोखले शाफ्ट व्यास
|
25 मिमी, 30 मिमी
|
|
संकल्प
|
500;512;1000;1024;2000;2048;2500;
|
|
4000;4096;5000;8000;8192;10000 पीपीआर
|
|
आउटपुट चरण
|
चरण ए+,बी+,जेड+,ए-,बी-,जेड-
|
|
वोल्टेज आपूर्ति
|
DC5V;DC8-30V
|
|
आउटलेट प्रकार
|
रेडियल सॉकेट (M12, 8pin मेल कनेक्टर);रेडियल केबल
|
|
आउटपुट मोड
|
एनपीएन (ओपन कलेक्टर आउटपुट)
|
|
पुश-पुल आउटपुट
|
|
लाइन ड्राइव (26LS31, DC5V) टीटीएल
|
|
लाइन ड्राइव (26C31, DC5V) टीटीएल
|
|
लाइन ड्राइव (DC8-30V) HTL
|
|
खपत वर्तमान
|
100mA मैक्स
|
|
शीर्ष प्रतिक्रिया उन्माद
|
100 किलोहर्ट्ज़
|
|
स्वीकार्य तरंग
|
≤3% आरएमएस
|
|
लोड वोल्टेज
|
≤DC30V
|
|
जीएनडी
|
एनकोडर से कनेक्ट नहीं
|
|
मार्क टू स्पेस अनुपात
|
45% से 55%
|
|
टोक़ शुरू करना
|
80x 10-3 एनएम से कम
|
|
इंटरटिया पल
|
100x 10-6kg.m2 से कम
|
|
दस्ता भार
|
रेडियल 70N;अक्षीय 50N
|
|
शीर्ष रेव
|
3000 आरपीएम;IP65
|
|
जीवन धारण करना
|
रेटेड लोड पर 1.5x109 रेव्स (2500RPM पर 100000hrs)
|
|
पर्यावरण का तापमान
|
आपरेटिंग:-20 ~+85°; स्टोरेज:-25 ~+90°
|
|
पर्यावरण की नमी
|
संचालन और भंडारण: 35-85% आरएच (गैर-संघनक)
|
|
कंपन (सहन)
|
आयाम 1.52 मिमी, 5-55 हर्ट्ज, व्यक्तिगत रूप से तीन अक्षों के लिए 2 घंटे
|
|
जुर्राब (सहन)
|
1960m/s2, 11 ms तीन बार X, Y, Z दिशा के लिए व्यक्तिगत रूप से
|
|
दस्ता सामग्री
|
स्टेनलेस स्टील
|
|
छिलके की सामग्री
|
दीया कास्ट एल्यूमीनियम
|
|
केबल लंबाई
|
1000 मिमी
|
|
संरक्षण ग्रेड
|
IP65
|
|
केबल लंबाई
|
1 एम (केबल लंबाई उचित रूप से जोड़ा जा सकता है
|
|
|
आवश्यकता है, लेकिन इसे व्यक्तिगत रूप से भुगतान की आवश्यकता है)
|
|
प्रमाणीकरण
|
सीई
|
|
पैकेट
|
कार्टन का डिब्बा
|
|
कुल भार
|
लगभग 500 ग्राम (पैकेज के साथ)
|
