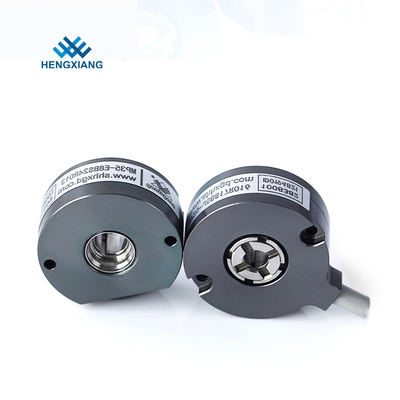

Single Turn Rotary Hollow Shaft Absolute Encoder 20bit MP35 For Robotics

रोबोटिक्स के लिए सिंगल टर्न रोटरी हॉलो शाफ्ट एब्सोल्यूट एनकोडर 20 बिट एमपी 35

  • हाई लाइट

    सिंगल टर्न ऑप्टिकल रोटरी एनकोडर

    ,

    रोबोटिक्स सिंगल टर्न एब्सोल्यूट एनकोडर

    ,

    रोटरी हॉलो शाफ्ट एब्सोल्यूट एनकोडर

  • Brand
    Hengxiang
  • एनकोडर प्रकार
    निरपेक्ष एनकोडर
  • बाहरी व्यास
    35 मिमी
  • खोखले शाफ्ट प्रकार
    छेद के माध्यम से
  • खोखले शाफ्ट व्यास
    14mm; 14 मिमी; 15mm; 15 मिमी; 19mm; 19 मिमी; 20mm;
  • संकल्प
    सिंगल-टर्न: 17 बिट, 19 बिट, 20 बिट, 22 बिट, 24 बिट; 2016 = 20 + 16 बिट, 2216 = 22 + 16 बिट, 2416 = 2
  • इंटरफेस
    E=SM08B-GHS-TB J=रेडियल केबल
  • संचार
    B=BISS-C; बी = बीआईएसएस-सी; S=SSI एस = एसएसआई
  • बिजली का जोड़
    आर = आरएस -485
  • सुरक्षा
    IP50
  • उत्पत्ति के प्लेस
    शंघाई, चीन
  • ब्रांड नाम
    HENGXIANG
  • प्रमाणन
    CE,ISO9001
  • मॉडल संख्या
    एमपी35
  • न्यूनतम आदेश मात्रा
    ऑर्डर शुरू करने के लिए 1 पीसी एन्कोडर
  • मूल्य
    negotiable
  • पैकेजिंग विवरण
    प्रत्येक 1 टुकड़ा एकल गत्ते का डिब्बा बॉक्स में पैक किया गया था
  • प्रसव के समय
    नमूना आदेश के लिए 3-5 कार्य दिवस, बड़े पैमाने पर आदेश के लिए 7-15 कार्य दिवस;
  • भुगतान शर्तें
    एमपी35
  • आपूर्ति की क्षमता
    प्रति वर्ष 100K टुकड़े

रोबोटिक्स के लिए सिंगल टर्न रोटरी हॉलो शाफ्ट एब्सोल्यूट एनकोडर 20 बिट एमपी 35

रु 485 रोटरी एनकोडर एप्लीकेशन रोबोटिक्स ऑप्टिकल सिंगल टर्न 17 बिट 19 बिट 20 बिट 22 बिट 24 बिट एमपी 35 एब्सोल्यूट एनकोडर



MP35 उत्पाद विवरण
रोबोटिक्स के लिए सिंगल टर्न रोटरी हॉलो शाफ्ट एब्सोल्यूट एनकोडर 20 बिट एमपी 35 0
  •

  • हमारा चयन क्यों?

--HENGXIANG ब्रांड--विश्वसनीय भागीदार
--CE स्वीकृत --लाभप्रद उत्पाद की गुणवत्ता;
- तेजी से वितरण - मजबूत स्टॉक उत्पाद क्षमता;
--Factory सीधे एक प्रतिस्पर्धी मूल्य प्रदान करते हैं;
--वन-स्टॉप सेवा -- आपके कुशल खरीदारी अनुभव के लिए;
--OEM डिजाइन स्वीकार किए जाते हैं--अनुकूलित डिजाइन, अपने खुद के ब्रांड स्वीकार किए जाते हैं
रोबोटिक्स के लिए सिंगल टर्न रोटरी हॉलो शाफ्ट एब्सोल्यूट एनकोडर 20 बिट एमपी 35 1
रोबोटिक्स के लिए सिंगल टर्न रोटरी हॉलो शाफ्ट एब्सोल्यूट एनकोडर 20 बिट एमपी 35 2
रोबोटिक्स के लिए सिंगल टर्न रोटरी हॉलो शाफ्ट एब्सोल्यूट एनकोडर 20 बिट एमपी 35 3



MP35 सीरीज रोटरी एनकोडर पैरामीटर्स
सामान
बुनियादी पैरामीटर
ब्रैंड
हेंग्ज़िआंग
एनकोडर प्रकार
निरपेक्ष एनकोडर
बाहरी व्यास
35 मिमी
मोटाई
15 मिमी
खोखले शाफ्ट प्रकार
छेद के माध्यम से
खोखले शाफ्ट व्यास
14 मिमी;15 मिमी;19 मिमी;20 मिमी;24 मिमी
संकल्प
सिंगल-टर्न: 17 बिट, 19 बिट, 20 बिट, 22 बिट, 24 बिट

2016=20+16 बिट, 2216=22+16 बिट, 2416=24+16 बिट
इंटरफेस
E=SM08B-GHS-TB J=रेडियल केबल
संचार
बी = बीआईएसएस-सी;एस = एसएसआई
बिजली का संपर्क
आर = आरएस -485
आउटपुट मोड

एस = सिंगल-टर्न
स्कैनिंग सिद्धांत
चिंतनशील झंझरी कोड
शुद्धता
±60"
प्रतिक्रिया गति
सामान्य क्रिया: 6000min-1
आरएमएस स्थिति संकेत शोर
±2@18 बिट/आर
संचार घड़ी आवृत्ति
≤10 मेगाहर्ट्ज (बीआईएसएस) या ≤ 5 मेगाहर्ट्ज (एसएसआई)
प्रारम्भ का समय
विशिष्ट मूल्य: 13ms
पूर्ण स्थिति नमूनाकरण अवधि
75 एनएस
स्वीकार्य गति
≤32200 आर/मिनट (यांत्रिक गति सीमा द्वारा प्रतिबंधित)
केबल
डिफरेंशियल ट्विस्टेड-पेयर केबल
केबल लंबाई
200 मिमी-10000 मिमी
यांत्रिक कनेक्शन
असर और घेरे हुए लॉकिंग शाफ्ट के साथ
स्टार्टिंग टॉर्क
9.8×10-3 एनएम . से कम
जड़त्वीय क्षण
6.5×10-6 kg.m2 . से कम
दस्ता लोड
रेडियल 30N;अक्षीय 20N
धीमी गति
6000rpm
छिलके की सामग्री
अल्युमीनियम
पर्यावरण का तापमान
ऑपरेटिंग: -20 ~ + 95 ℃;भंडारण: -25 ~ + 100 ℃
पर्यावरण आर्द्रता
संचालन और भंडारण: 35 ~ 85% आरएच (गैर संघनक)
कंपन
आयाम 1.52 मिमी, 5 ~ 55 हर्ट्ज, एक्स, वाई, जेड दिशा के लिए 2 एच व्यक्तिगत रूप से
झटका
980m / s2 11ms, एक्स, वाई, जेड दिशा के लिए तीन बार व्यक्तिगत रूप से
संरक्षण
IP50
कुल भार
लगभग 100g
उत्पाद उपयोग
रोबोटिक्स के लिए सिंगल टर्न रोटरी हॉलो शाफ्ट एब्सोल्यूट एनकोडर 20 बिट एमपी 35 4
  •

    • उत्पाद उपयोग परिचय



-बुद्धिमान उर्वरक
- भारोत्तोलन और धातुकर्म - तीन चरण अतुल्यकालिक मोटर्स
-सौर एयर कंडीशनर
-आर्मेचर रोटर परीक्षण प्रणाली
-उच्च गति काटने की मशीन
स्वचालितरट-परीक्षक
-बुद्धिमान उपकरण
पेट्रोलियम -मशीनरी और उपकरण
-विद्युत उपकरण
-इन्वर्टरी
Hengxiang कंपनी परिचय
शंघाई हेंगक्सियांगऑप्टिकल इलेक्ट्रॉनिक्स कं, लिमिटेड, शंघाई पर स्थित, चीन का एक अंतरराष्ट्रीय शहर, 2001 में स्थापित, एक पेशेवर विनिर्माण उच्च तकनीक निगम है, जो अनुसंधान और विनिर्माण प्रदान करता है, ऑप्टिकल, मैकेनिकल और इलेक्ट्रॉनिक डिजाइन को एकीकृत करता है।अब हमने एन्कोडर निर्माण की प्राथमिक पाइपलाइनिंग पूरी कर ली है।कई वर्षों के विकास के बाद, रोटरी एन्कोडर्स में अब 10 श्रृंखलाएं और 100 से अधिक प्रकार हैं, दोनों दुनिया भर में लोकप्रिय रूप से बिक्री करते हैं।हमारे रोटरी एन्कोडर का व्यापक रूप से स्वचालन क्षेत्र के लिए उपयोग किया जाता है, जैसे कार्यालय उपकरण, जल संरक्षण उपकरण, विद्युत उपकरण, कपड़ा मशीनरी, बढ़ईगीरी मशीनरी, इंजेक्शन मशीनरी, वल्केनाइजेट उपकरण, चिकित्सा उपकरण, सीएनसी मशीन, धातुकर्म मशीन, प्रिंटिंग मशीनरी, परीक्षण मशीन, लिफ्ट, सर्वो मोटर, पैकिंग मशीन, आदि, और ग्राहकों से विश्वास और उच्च प्रतिष्ठा जीती है।
रोबोटिक्स के लिए सिंगल टर्न रोटरी हॉलो शाफ्ट एब्सोल्यूट एनकोडर 20 बिट एमपी 35 5
रोबोटिक्स के लिए सिंगल टर्न रोटरी हॉलो शाफ्ट एब्सोल्यूट एनकोडर 20 बिट एमपी 35 6
रोबोटिक्स के लिए सिंगल टर्न रोटरी हॉलो शाफ्ट एब्सोल्यूट एनकोडर 20 बिट एमपी 35 7



"HengXiang" ब्रांड एनकोडर, ISO9001: 2000 गुणवत्ता प्रबंधन प्रणाली प्रमाणपत्र और CE प्रमाणीकरण है, इसके अलावा, हमारे पास अपना है
आविष्कार पेटेंट पांच और उपयोगिता मॉडल पेटेंट पांच, शंघाई न्यू और हाई-टेक अचीवमेंट्स ट्रांसफॉर्मेशन प्रोजेक्ट भी पारित किया।
हमारा लक्ष्य: ग्राहक की आवश्यकता को पूरा करना, सामाजिक मूल्य बनाना, ग्राहकों को ध्यान से सेवा देना और जीत हासिल करना।तहे दिल से स्वागत है
सभी ग्राहकों को हमारी कंपनी का दौरा करने के लिए, "हेंगक्सियांग" ब्रांड उत्पादों की समीक्षा और कस्टम करने के लिए।
रोबोटिक्स के लिए सिंगल टर्न रोटरी हॉलो शाफ्ट एब्सोल्यूट एनकोडर 20 बिट एमपी 35 8

जिन मामलों पर ध्यान देने की आवश्यकता है

1. बिजली आपूर्ति वोल्टेज का चयन करना चाहिए: DC5V या DC8-30V

2. यदि आप खोखले शाफ्ट एन्कोडर का चयन करते हैं तो लीफ स्प्रिंग प्लेट मॉडल नंबर अवश्य चुनें

3. कृपया मोटर गति (RPM) की सलाह दें जिसका आप वास्तव में उपयोग करते हैं

4. यदि आपकी कोई अन्य आवश्यकताएं हैं, तो कृपया विस्तृत पैरामीटर प्रदान करें
