हाई लाइट
छेद एन्कोडर के माध्यम से स्टेनलेस स्टील
,छेद एन्कोडर के माध्यम से आईपी 67
,आईपी 67 स्टेनलेस स्टील एन्कोडर;
-
एनकोडर प्रकारवृद्धिशील प्रकार
-
बाहरी व्यास50 मिमी
-
मोटाई27mm
-
खोखले शाफ्ट व्यास10 मिमी; 12 मिमी; 14 मिमी; 15 मिमी (वैकल्पिक)
-
संकल्प1000; 1000; 1024; १०२४; 1250; १२५०; 2000; 2000;<
-
वोल्टेज आपूर्तिDC5V; DC5V; DC8-30V DC8-30V
-
उपभोग वर्तमान100mA Max; 100mA मैक्स; 120mA Max 120mA मैक्स
-
शीर्ष प्रतिक्रिया आवृत्ति100kHZ; 100kHZ; 500kHZ; 500kHZ; 600kHZ 600kHZ
-
GNDएन्कोडर से जुड़ा नहीं है
-
सुरक्षाIP67
-
उत्पत्ति के प्लेसशंघाई, चीन
-
ब्रांड नामHENGXIANG
-
प्रमाणनCE,ISO9001
-
मॉडल संख्यापीजीके50
-
न्यूनतम आदेश मात्रा1 टुकड़ा
-
मूल्यConsult us
-
पैकेजिंग विवरणप्रत्येक 1 टुकड़ा एकल दफ़्ती बॉक्स में पैक किया गया था
-
प्रसव के समयनमूना आदेश के लिए 3-5 कार्य दिवसों, बड़े पैमाने पर आदेश के लिए 7-15 कार्य दिवसों है
-
भुगतान शर्तेंएल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम
-
आपूर्ति की क्षमता100K टुकड़े प्रति वर्ष

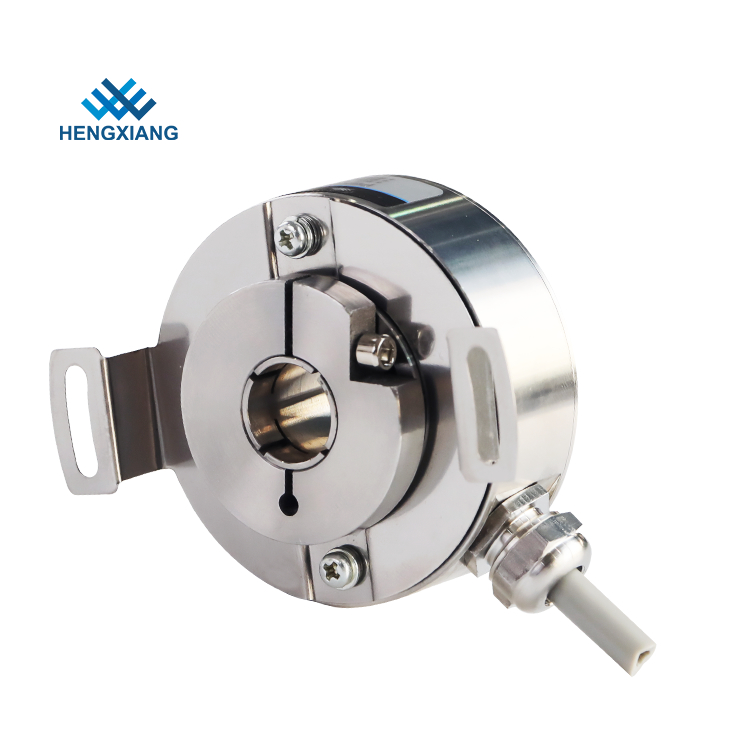

PGK50 खोखले शाफ्ट स्टेनलेस स्टील IP67 होल एनकोडर के माध्यम से
PGK50 स्टेनलेस स्टील एनकोडर 1024ppr इंक्रीमेंटल रोटार्टी एनकोडर सुरक्षा स्तर IP67 सर्वो मोटर एनकोडर
| आइटम | बुनियादी पैरामीटर |
| ब्रांड | हेंग्ज़िआंग |
| एनकोडर प्रकार | वृद्धिशील प्रकार |
| बाहरी व्यास | 50 मिमी |
| मोटाई | 27 मिमी |
| खोखले शाफ्ट प्रकार | शाफ्ट के माध्यम से |
| खोखले शाफ्ट व्यास | 10 मिमी; 12 मिमी; 14 मिमी; 15 मिमी (वैकल्पिक) |
| संकल्प | 1000;१०२४;१२५०;2000;2048;2500;४०९६;5000;10000 |
| आउटपुट चरण | 1=ए+बी;2=ए+बी;3=ए+बी+जेड;4=ए+ए-+बी+बी-;6=ए+ए-+बी+बी-+जेड+जेड-;12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W- |
| वोल्टेज आपूर्ति | डीसी5वी;DC8-30V |
| आउटलेट प्रकार | रेडियल केबल |
| आउटपुट मोड | एफ = पुश-पुल;सी = टीटीएल (डीसी 5 वी) |
| ई = एचटीएल (डीसी 8-30 वी) | |
| खपत वर्तमान | 100mA मैक्स;120mA मैक्स |
| शीर्ष प्रतिक्रिया आवृत्ति | 100kHZ;500kHZ;600kHZ |
| जीएनडी | एन्कोडर से जुड़ा नहीं है |
| प्रारंभिक टोक़ | 9.8×10-3 एनएम . से कम |
| जड़ता क्षण | कम से कम 6.5×10-6 kg.m2 |
| पर्यावरण का तापमान | ऑपरेटिंग: -40 ~ + 90 ℃ (दोहराने योग्य घुमावदार केबल: -10 ℃);भंडारण: -45 ~ + 95 ℃ |
| पर्यावरण आर्द्रता | संचालन और भंडारण: 50 ~ 85% आरएच (गैर संघनक) |
| संरक्षण | आईपी67 |
| सीप | स्टेनलेस स्टील |
| प्रमाणीकरण | सीई |
| पैकेज | कार्टन का डिब्बा |
| कुल भार | लगभग 150g |
एनकोडर का सिद्धांत
एक वृद्धिशील रोटरी एन्कोडर प्रति क्रांति दालों की एक निश्चित मात्रा का उत्पादन करता है।यह पीपीआर संख्या जितनी अधिक होगी, प्रत्येक नाड़ी के बीच का कोण उतना ही छोटा होगा।यह पीपीआर संख्या साधारण वृद्धिशील एन्कोडर के लिए निर्धारित है।प्रोग्राम करने योग्य वृद्धिशील एन्कोडर सॉफ़्टवेयर परिवर्तन द्वारा इस मान को वांछित संख्या में समायोजित कर सकते हैं।
आज अधिकांश वृद्धिशील एनकोडर में पुश-पुल (HTL) या RS422 (TTL) आउटपुट ड्राइवर होता है, इसने अधिकांश पुराने आउटपुट सर्किट जैसे ओपन कलेक्टर NPN, ओपन कलेक्टर PNP, वोल्टेज आउटपुट को बदल दिया है।
पुश-पुल (HTL) सर्किट, जिसे टोटेम पोल के रूप में भी जाना जाता है, एक सिग्नल स्तर प्रदान करता है जो लागू आपूर्ति वोल्टेज से मेल खाता है।आपूर्ति वोल्टेज आमतौर पर 8 से 30 वीडीसी तक होता है।
उचित कनेक्शन के साथ आप RS422 (TTL) सर्किट के लिए करंट की दिशा को सीमित करने के लिए एक तरह से जुड़े बाहरी डायोड का उपयोग करके सच्चे खुले कलेक्टर सर्किट को बदलने के लिए पुश पुल इंटरफ़ेस का उपयोग कर सकते हैं, एक निरंतर 5 V सिग्नल स्तर प्रदान करते हैं जो निर्भर नहीं है आपूर्ति वोल्टेज।दो आपूर्ति वोल्टेज श्रेणियों का चयन किया जा सकता है: 4.75 से 5.5 वीडीसी (खुले कलेक्टर आउटपुट ड्राइवरों को बदलने के लिए इस्तेमाल किया जा सकता है) या 8 से 30 वीडीसी तक।डिफरेंशियल सिग्नल का उपयोग करके आउटपुट पूरी तरह से RS422 मानक का अनुपालन करता है।
उत्पादन की तिथि
1. 1-10 नमूनों के लिए: 3-5 कार्य दिवस
2. 20-50 बड़े पैमाने पर उत्पादन के लिए: 7-10 कार्य दिवस
3. 100 से अधिक पीसी के लिए, उत्पादन पर ग्राहकों के साथ चर्चा की जाएगी और समय पर जहाज किया जाएगा
पीअयमेंट शर्तें:
1. टी / टी, वेस्टर्न यूनियन, क्रेडिट कार्ड, पेपैल, आदि
2. भुगतान प्राप्त होने के बाद 3-5 कार्य दिवस
3. तैयार होने पर एन्कोडर भेज दिए जाएंगे
लदान
माल टीएनटी, फेडेक्स, यूपीएस, डीएचएल, ईएमएस, आदि के माध्यम से भेज दिया जा सकता है।
फ्रेट कलेक्टर यदि आप अपनी आवश्यकताओं के अनुसार एक्सप्रेस का चयन कर सकते हैं
यदि आपके पास कोई कूरियर खाता नहीं है, तो हम जांच करेंगे और आपके लिए सबसे सस्ता और सुरक्षा एक्सप्रेस ढूंढेंगे।
हमारे कारखाने में अधिकांश कूरियर कंपनी के साथ 30% छूट है, इसलिए कीमत यथासंभव सस्ती हो सकती है।
अधिक जानकारी
यदि आप हमारे कारखाने या हमारे उत्पादों के बारे में अधिक जानकारी की तलाश में हैं, तो कृपया हमसे संपर्क करें या हमें अभी ईमेल करें, हम आपको जल्द से जल्द जवाब देंगे।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
