हाई लाइट
1600 पीपीआर ऑप्टिकल रोटरी एनकोडर
,डीसी 24 वी ऑप्टिकल रोटरी एनकोडर
,1600 पीपीआर ऑप्टिकल शाफ्ट एनकोडर
-
उत्पत्ति के प्लेसशंघाई, चीन
-
प्रकाररोटरी कोडित्र
-
संकल्प1600ppr 1 तक
-
उत्पादनएन
-
तार की लम्बाई150 मिमी (रिबन केबल)
-
सुरक्षा स्तरIP50
-
आउटपुट चरणए, बी, जेड
-
शीर्ष प्रतिक्रिया आवृत्ति100KHZ
-
उत्पत्ति के प्लेसशंघाई, चीन
-
ब्रांड नामHengxiang
-
प्रमाणनCE,ISO9001
-
मॉडल संख्याS18
-
न्यूनतम आदेश मात्रा1 टुकड़ा
-
मूल्यConsult us
-
पैकेजिंग विवरणप्रत्येक 1 टुकड़ा एकल दफ़्ती बॉक्स में पैक किया गया था
-
प्रसव के समयनमूना आदेश के लिए 3-5 कार्य दिवसों, बड़े पैमाने पर आदेश के लिए 7-15 कार्य दिवसों है
-
भुगतान शर्तेंएल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम
-
आपूर्ति की क्षमता100K टुकड़े प्रति वर्ष

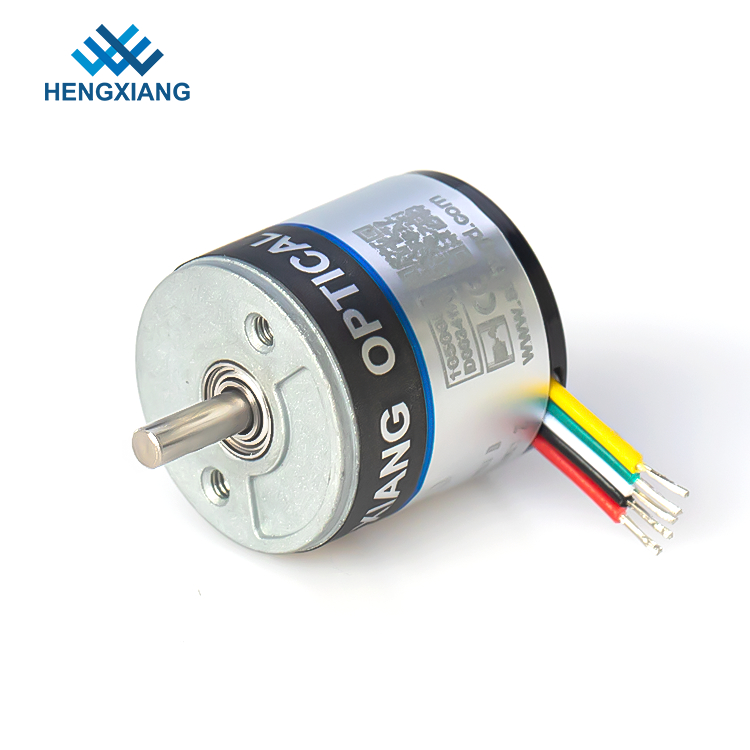

DC24V 1600 Ppr ऑप्टिकल रोटरी एनकोडर एल्युमिनियम अलॉय शेल्ड
सर्वोत्तम मूल्य वृद्धिशील ऑप्टिकल रोटरी एनकोडर S18 DC5-24V 1600ppr तक
प्रोडक्शन पैरामीटर्स
| ब्रांड | हेंग्ज़िआंग |
| बाहरी आयाम | बाहरी व्यास: 18 मिमी |
| मोटाई: 18 मिमी | |
| ठोस दस्ता व्यास: 2.5 मिमी | |
| संकल्प | 36;50;60;100;200;250;256;300;360;400;500;512;720;800;1000;1024；1440;1600 |
| आउटपुट चरण | चरण ए, बी, जेड |
| वोल्टेज आपूर्ति | DC5V;DC8-30V |
| आउटलेट प्रकार | केबल बाहर की ओर से |
| पीछे से केबल बाहर | |
| आउटपुट मोड | कलेक्टर ओपन सर्किट आउटपुट (एनपीएन और पीएनपी) |
| पर्यावरण का तापमान | ऑपरेटिंग तापमान: -20 ~ + 80 डिग्री (गैर टुकड़े) |
| भंडारण तापमान: -25 ~ + 85 डिग्री (गैर टुकड़े) | |
| पर्यावरण मानवता | संचालन और भंडारण: 35 ~ 85% आरएच (गैर संघनक) |
| शीर्ष अनुनाद आवृत्ति Fre | 100kHz मैक्स |
| शीर्ष रेव | 5000rpm |
| संरक्षण ग्रेड | IP50 |
| खपत वर्तमान | 50mA मैक्स |
| उदय / पतन का समय | १००एनएसईसी मैक्स |
| दस्ता लोड | रेडियल: 2एन;अक्षीय: 2N |
| कंपन (सहना) | आयाम 0.75 मिमी, 10-50 हर्ट्ज, एक्स / वाई / जेड दिशा के लिए 1 घंटा व्यक्तिगत रूप से |
| शॉक (सहना) | 49 / एम / एस 2, एक्स, वाई, जेड दिशा के लिए तीन बार व्यक्तिगत रूप से |
| दस्ता सामग्री | ३०४ स्टेनलेस स्टील |
| तार की लम्बाई | १५०मिमी |
| सीप | एल्यूमिनियम मिश्र धातु |
| पैकेज | कार्टन का डिब्बा |
| शुद्ध वजन | लगभग 20 ग्राम (पैकेज के साथ) |
| प्रमाणीकरण | सीई |
एनकोडर का सिद्धांत
एक वृद्धिशील रोटरी एन्कोडर प्रति क्रांति दालों की एक निश्चित मात्रा का उत्पादन करता है।यह पीपीआर संख्या जितनी अधिक होगी, प्रत्येक नाड़ी के बीच का कोण उतना ही छोटा होगा।यह पीपीआर संख्या साधारण वृद्धिशील एन्कोडर के लिए निर्धारित है।प्रोग्राम करने योग्य वृद्धिशील एन्कोडर सॉफ़्टवेयर परिवर्तन द्वारा इस मान को वांछित संख्या में समायोजित कर सकते हैं।
आज अधिकांश वृद्धिशील एनकोडर में पुश-पुल (HTL) या RS422 (TTL) आउटपुट ड्राइवर होता है, इसने अधिकांश पुराने आउटपुट सर्किट जैसे ओपन कलेक्टर NPN, ओपन कलेक्टर PNP, वोल्टेज आउटपुट को बदल दिया है।
पुश-पुल (HTL) सर्किट, जिसे टोटेम पोल के रूप में भी जाना जाता है, एक सिग्नल स्तर प्रदान करता है जो लागू आपूर्ति वोल्टेज से मेल खाता है।आपूर्ति वोल्टेज आमतौर पर 8 से 30 वीडीसी तक होता है।
उचित कनेक्शन के साथ आप RS422 (TTL) सर्किट के लिए करंट की दिशा को सीमित करने के लिए एक तरह से जुड़े बाहरी डायोड का उपयोग करके सच्चे खुले कलेक्टर सर्किट को बदलने के लिए पुश पुल इंटरफ़ेस का उपयोग कर सकते हैं, एक निरंतर 5 V सिग्नल स्तर प्रदान करते हैं जो निर्भर नहीं है आपूर्ति वोल्टेज।दो आपूर्ति वोल्टेज श्रेणियों का चयन किया जा सकता है: 4.75 से 5.5 वीडीसी (खुले कलेक्टर आउटपुट ड्राइवरों को बदलने के लिए इस्तेमाल किया जा सकता है) या 8 से 30 वीडीसी तक।डिफरेंशियल सिग्नल का उपयोग करके आउटपुट पूरी तरह से RS422 मानक के अनुरूप है।
उत्पादन की तिथि
1. 1-10 नमूनों के लिए: 3-5 कार्य दिवस
2. 20-50 बड़े पैमाने पर उत्पादन के लिए: 7-10 कार्य दिवस
3. 100 से अधिक पीसी के लिए, उत्पादन पर ग्राहकों के साथ चर्चा की जाएगी और समय पर जहाज किया जाएगा
पीअयमेंट शर्तें:
1. टी / टी, वेस्टर्न यूनियन, क्रेडिट कार्ड, पेपैल, आदि
2. भुगतान प्राप्त होने के बाद 3-5 कार्य दिवस
3. तैयार होने पर एन्कोडर भेज दिए जाएंगे
लदान
माल टीएनटी, फेडेक्स, यूपीएस, डीएचएल, ईएमएस, आदि के माध्यम से भेज दिया जा सकता है।
फ्रेट कलेक्टर यदि आप अपनी आवश्यकताओं के अनुसार एक्सप्रेस का चयन कर सकते हैं
यदि आपके पास कोई कूरियर खाता नहीं है, तो हम जांच करेंगे और आपके लिए सबसे सस्ता और सुरक्षा एक्सप्रेस ढूंढेंगे।
हमारे कारखाने में अधिकांश कूरियर कंपनी के साथ 30% छूट है, इसलिए कीमत यथासंभव सस्ती हो सकती है।
अधिक जानकारी
यदि आप हमारे कारखाने या हमारे उत्पादों के बारे में अधिक जानकारी की तलाश में हैं, तो कृपया हमसे संपर्क करें या हमें अभी ईमेल करें, हम आपको जल्द से जल्द जवाब देंगे।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
