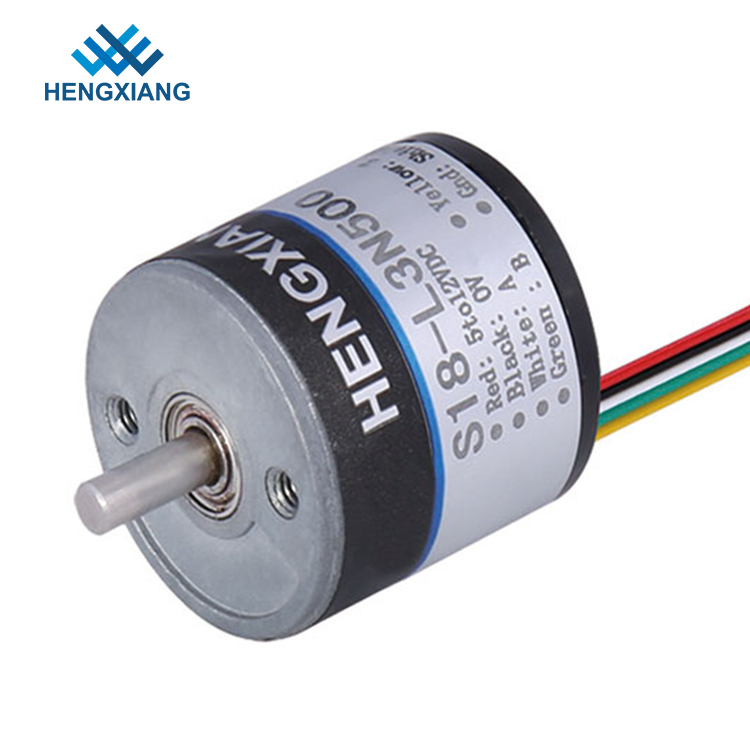

ठोस दस्ता 2.5 मिमी लघु रोटरी एनकोडर, एबीजेड चरण रिज़ॉल्यूशन 360 रोटरी एनकोडर
-
हाई लाइट
लघु ऑप्टिकल एनकोडर
,सरल रोटरी एनकोडर
-
बाहरी व्यास18mm
-
मोटाई18mm
-
ठोस दस्ता व्यास2.5 मिमी
-
आउटपुट चरणचरण ए, बी, जेड
-
वोल्टेज आपूर्तिDC5V; DC8-30V
-
आउटलेट प्रकारसाइड या बैक से केबल
-
आउटपुट मोडकलेक्टर ओपन सर्किट आउटपुट (NPN & PNP)
-
शीर्ष प्रतिक्रिया आवृत्ति100 किलोहर्ट्ज़ मैक्स
-
उत्पत्ति के प्लेसशंघाई, चीन
-
ब्रांड नामHENGXIANG
-
प्रमाणनCE,ISO9001
-
मॉडल संख्याS18 रोटरी एनकोडर
-
न्यूनतम आदेश मात्रा1pcs एनकोडर पहले
-
मूल्यnegotiable
-
पैकेजिंग विवरणप्रत्येक 1 टुकड़े एनकोडर Caton बॉक्स द्वारा पैक किया गया था
-
प्रसव के समय1-3 कार्यकारी दिनों
-
भुगतान शर्तेंडी / ए, डी / पी टी / टी, वेस्टर्न यूनियन, मनीग्राम
-
आपूर्ति की क्षमता100K टुकड़े प्रति वर्ष
ठोस दस्ता 2.5 मिमी लघु रोटरी एनकोडर, एबीजेड चरण रिज़ॉल्यूशन 360 रोटरी एनकोडर
ध्यान देने की जरूरत है
1. बिजली की आपूर्ति वोल्टेज का चयन करना चाहिए: DC5V या DC8-30V
2. यदि आप खोखले शाफ्ट एनकोडर का चयन करते हैं तो लीफ स्प्रिंग प्लेट मॉडल नंबर का चयन करें
3. कृपया उस मोटर गति (RPM) की सलाह दें जिसका आप वास्तव में उपयोग करते हैं
4. यदि आपके पास कोई अन्य आवश्यकताएं हैं, तो कृपया विस्तार पैरामीटर प्रदान करें
हमारे विक्रय अंक
- एक बार ग्राहक की उद्धरण क्वेरी प्राप्त करने के बाद त्वरित प्रतिक्रिया
- पेशेवर इंजीनियर टीम, किसी भी समय आपकी समस्याओं को हल करने के लिए
- शिपमेंट से पहले सख्ती से निरीक्षण
- विभिन्न एनकोडर मॉडल का चयन किया जाना है
- कम नेतृत्व समय
- उच्च गुणवत्ता मानक
S18 वृद्धिशील एनकोडर पैरामीटर तालिका
| ब्रांड | HENGXIANG |
| बाहरी आयाम | बाहरी व्यास: 18 मिमी |
| मोटाई: 18 मिमी | |
| ठोस दस्ता व्यास: .52.5 मिमी | |
| संकल्प | 36; 50; 60; 100, 200, 250, 256, 360, 400, 500, 512, 720, 800 की 1000; 1024; 1440; 1600 |
| आउटपुट चरण | चरण ए, बी, जेड |
| वोल्टेज आपूर्ति | DC5V; DC8-30V |
| आउटलेट प्रकार | बगल से केबल |
| पीछे से केबल | |
| आउटपुट मोड | कलेक्टर ओपन सर्किट आउटपुट (NPN & PNP) |
| पर्यावरण का तापमान | ऑपरेटिंग तापमान: -20 ~ + 80 ° (गैर टुकड़े) |
| भंडारण तापमान: -25 ~ + 85 ° (गैर टुकड़े) | |
| पर्यावरणीय मानवता | संचालन और भंडारण: 35 ~ 85% आरएच (गैर संघनक) |
| शीर्ष प्रतिक्रिया आवृत्ति | 100 किलोहर्ट्ज़ मैक्स |
| कंपन (सहना) | आयाम 0.75 मिमी, 10-50 हर्ट्ज, व्यक्तिगत रूप से एक्स / वाई / जेड दिशा के लिए 1 घंटे |
| शॉक (सहना) | 49 / एम / एस 2, एक्स, वाई, जेड दिशा के लिए व्यक्तिगत रूप से तीन बार |
| दस्ता सामग्री | 304 स्टेनलेस स्टील |
| तार की लम्बाई | 150mm |
| खोल | एल्यूमीनियम मिश्र धातु |
| पैकेज | कार्टन का डिब्बा |
| कुल भार | लगभग 20 ग्राम (पैकेज के साथ) |
| प्रमाणीकरण | सीई |
एनकोडर कैटलॉग
यदि आपने पहले ही एनकोडर मॉडल का चयन कर लिया है जिसे आप ऑर्डर करने जा रहे हैं, तो कृपया हमें सीधे ईमेल करें या नवीनतम कैटलॉग प्राप्त करने के लिए ऑनलाइन सेवा से संपर्क करें
लेकिन अगर आपको अभी भी एक सही एनकोडर मॉडल नंबर चुनने पर कोई संदेह है, तो आप संबंधित कैटलॉग प्राप्त करने के लिए हमसे संपर्क करने के लिए स्वतंत्र हैं।
उत्पादन की तिथि
पूर्ण भुगतान के बाद नमूने के लिए 3-5 कार्य दिवसों
पूर्ण भुगतान के बाद बड़े पैमाने पर उत्पादन के लिए 7-15 दिन
एनकोडर ऑपरेशन विधि
oday अधिकांश वृद्धिशील एनकोडर में पुश-पुल (HTL) या RS422 (TTL) आउटपुट ड्राइवर होते हैं, इनमें से अधिकांश पुराने आउटपुट सर्किट जैसे कि ओपन कलेक्टर NPN, ओपन कलेक्टर PNP, वोल्ट आउटपुट में बदल गए हैं।
पुश-पुल (HTL) सर्किट, जिसे टोटेम पोल के रूप में भी जाना जाता है, एक सिग्नल स्तर प्रदान करता है जो लागू आपूर्ति वोल्टेज से मेल खाती है। आपूर्ति वोल्टेज आमतौर पर 8 से 30 VDC तक होता है।
उचित कनेक्शन के साथ आप RS422 (TTL) सर्किट के लिए वर्तमान की दिशा को सीमित करने के लिए एक तरह से जुड़े बाहरी डायोड का उपयोग करके सच्चे खुले कलेक्टर सर्किट को बदलने के लिए पुश पुल इंटरफ़ेस का उपयोग कर सकते हैं, एक निरंतर 5 वी सिग्नल स्तर प्रदान करते हैं जो निर्भर नहीं है आपूर्ति वोल्टेज। दो आपूर्ति वोल्टेज रेंज का चयन किया जा सकता है: 4.75 से 5.5 वीडीसी (खुले कलेक्टर आउटपुट ड्राइवरों को बदलने के लिए इस्तेमाल किया जा सकता है) या 8 से 30 डीडीसी तक। विभेदक संकेतों का उपयोग करना आउटपुट पूरी तरह से RS422 मानक का अनुपालन करता है।
विभेदक आउटपुट में उच्चतम आवृत्ति प्रतिक्रिया क्षमता और सबसे अच्छा शोर प्रतिरक्षा है। यह सुनिश्चित करने के लिए रिसीवर को एक अंतर भी होना चाहिए।
पुराने आउटपुट ड्राइवरों का प्रतिस्थापन
